国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

　　海藻酸鈉因易著色、得色量高、色澤鮮艷及印花后織物手感柔軟等特點(diǎn)，一直是棉織物活性染料印花中最常用的糊料。隨著印花技術(shù)的不斷發(fā)展，對(duì)印花色漿，特別是印花糊料提出了更高的要求。僅使用海藻酸鈉糊料已遠(yuǎn)遠(yuǎn)不能滿足高質(zhì)量的印花要求。近年來(lái)，海藻酸鈉資源緊張，價(jià)格日趨上漲，使印花成本不斷提高，直接影響到生產(chǎn)廠家的經(jīng)濟(jì)效益。同時(shí)，用于圓網(wǎng)印花的糊料粘度應(yīng)相對(duì)較低，具有優(yōu)良的流變性和滲透性，而海藻酸鈉的粘度相對(duì)偏高。因此，尋找海藻酸鈉的理想替代品，不但可以改善印花性能，也可以降低生產(chǎn)成本。

　　瓜爾豆膠是一種溶脹型高聚物，相對(duì)分子質(zhì)量約2x10的5 次方-3x10的5次方，可溶于水，也能溶于一些與水混溶的溶劑，如乙醇等。瓜爾豆膠屬良好的增稠劑，根據(jù)粒度和粘度可分為不同等級(jí)。瓜爾豆膠屬中性多糖，在冷水中就能充分水化（一般需2h），在熱水或冷水中能分散形成粘稠液，其1%水溶液的粘度為4-5Pa ·s，具體粘度還取決于粒度、制備條件及溫度。

　　1 試驗(yàn)部分

　　1.1 糊料性能測(cè)試

　　對(duì)影響海藻酸鈉、瓜爾豆膠糊料粘度的因素進(jìn)行分析、比較。

　　1.2 印花試驗(yàn)

　　采用軍用錦綸織物進(jìn)行全料法印花，即將染料與其它助劑同時(shí)加入印花色漿中，印花、烘干后，進(jìn)行固色處理，再洗除未固色的染料和糊料。

　　軍用錦綸織物印花工藝流程:

　　配制漿料 、印花、烘干（6 0一80 ℃）。汽蒸（100一105℃x30min）一冷水洗、皂洗（固色劑2g/L，皂粉4g/L）、水洗一烘干（60℃）或自然晾干

　　1.3 印花效果測(cè)試

　　對(duì)印花織物進(jìn)行耐摩擦牢度、耐皂洗牢度、耐汗?jié)n牢度測(cè)試，按國(guó)家標(biāo)準(zhǔn)評(píng)級(jí)。

　　2 結(jié)果與討論

　　2.1 影響海藻酸鈉與瓜爾豆膠粘度的因素

　　2.1.1 原糊濃度的影響

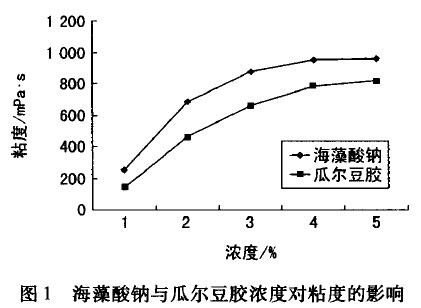

　　海藻酸鈉和瓜爾豆膠濃度不同，粘度均會(huì)發(fā)生變化。實(shí)際生產(chǎn)中，應(yīng)根據(jù)所需糊料的粘度來(lái)確定糊料中海藻酸鈉或瓜爾豆膠的含量。為了試驗(yàn)具有可比性，分別配置1%、2%、3%、4%和5%的海藻酸鈉和瓜爾豆膠，在20 ℃分別測(cè)試它們的粘度。兩者的濃度與粘度的關(guān)系如圖1所示。

　　由圖1 可以看出，海藻酸鈉與瓜爾豆膠的粘度均隨其濃度的增加而增加。海藻酸鈉和瓜爾豆膠的水溶液都具有非常高的粘度，相同濃度下，海藻酸鈉水溶液的粘度高于瓜爾豆膠水溶液的粘度。例如，濃度為5%時(shí)，海藻酸鈉的粘度為0.962Pa ·5；而瓜爾豆膠的為0.sl8Pa·5。瓜爾豆膠具有優(yōu)良的流變性和滲透性，其粘度更接近圓網(wǎng)印花糊的要求。

　　2.1.2 pH值的影響

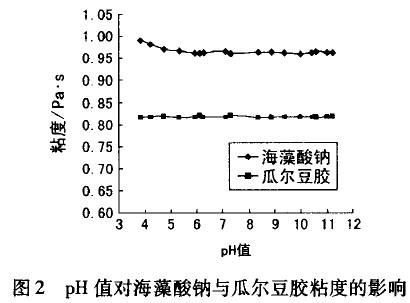

　　為測(cè)試兩者穩(wěn)定性，在20 ℃的條件下，用鹽酸和氫氧化鈉調(diào)節(jié)5%海藻酸鈉與瓜爾豆膠水溶液的pH值，測(cè)試兩者的粘度如圖2所示。

　　由圖2 可知，pH值對(duì)不同印花糊料溶液的粘度存在不同程度的影響。海藻酸鈉在pH值5.8-11范圍內(nèi)是穩(wěn)定的，溶液pH值過(guò)高或過(guò)低時(shí)，梭基離解受到抑制，海藻酸鈉會(huì)出現(xiàn)凝膠現(xiàn)象。瓜爾豆膠是一種非離子型膠體，具有很強(qiáng)的耐酸堿性。pH值在3.5一10范圍內(nèi)變化，對(duì)其粘度影響不明顯。在中酸性條件下，瓜爾豆膠溶液表現(xiàn)出很好的穩(wěn)定性。

　　2.1.3 放置時(shí)間的影響

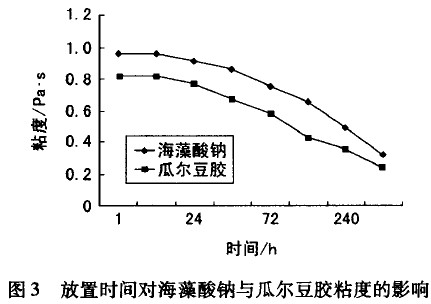

　　印花糊料配制好后，放置一定時(shí)間，糊料的粘度會(huì)發(fā)生變化。將配好的5%海藻酸鈉和瓜爾豆膠放置不同的時(shí)間，兩者粘度變化如圖3所示。

　　由圖3 可以看出，隨著放置時(shí)間延長(zhǎng)，海藻酸鈉和瓜爾豆膠水溶液的粘度降低，前者降低幅度較大�？傊�，兩種糊料的放置時(shí)間都不易過(guò)長(zhǎng)，否則均會(huì)變質(zhì)，影響印花效果。

　　2.2 弱酸性染料復(fù)色印花效果比較

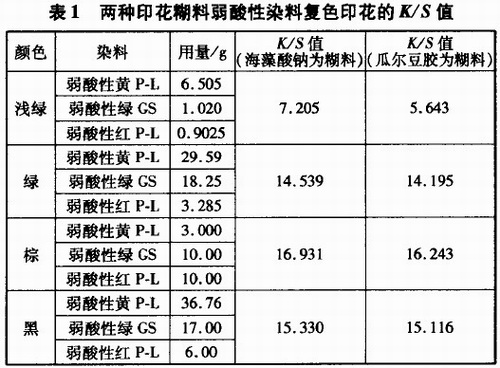

　　由表1 可以得出，以海藻酸鈉為糊料的印花織物的k/s值較高。綠、棕、黑三種復(fù)色使用兩種糊料印花，織物的刀5值相近；淺綠色K/s值的差別較大。

　　2.3 中性染料印花效果比較

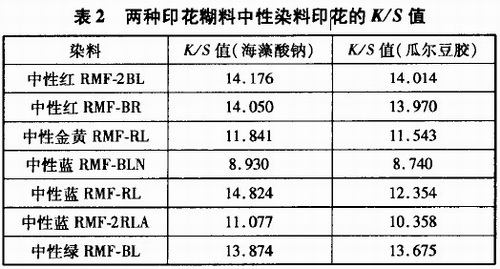

　　由表2 可以看出，用中性染料印花時(shí)，兩種糊料的k/s值相近，瓜爾豆膠的值略低。

　　2.4 印花織物的牢度性能

　　由表3 可以看出，海藻酸鈉和瓜爾豆膠印花糊料的印花效果相近，瓜爾豆膠可以部分代替海藻酸鈉作為印花糊料。

　　2.5 三刺激值及色差

　　在D56 光源下測(cè)試2.2中印花織物的三刺激值，如表4所示。

　　注: x、Y.Z分別代表光源的三原色紅、綠、藍(lán)的三刺激值；x，y為色度值。

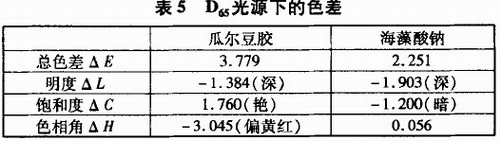

　　在D65 光源下，根據(jù)表4的三刺激值測(cè)試2.1中的印花織物的色差，結(jié)果見表5。

　　由表5 可以看出，以海藻酸鈉與瓜爾豆膠為印花糊料，印花的總色差相近，以瓜爾豆膠為印花糊料印花的總色差略高，且偏黃紅。這是因?yàn)樗{(lán)色染料分子較大，瓜爾豆膠印花糊料與藍(lán)色染料分子之間作用力較大，從而使藍(lán)色染料分子上染較少。

　　3 結(jié)論

　�。�1） 海藻酸鈉溶液和瓜爾豆膠溶液均有較高的粘度，其粘度與濃度均成正比關(guān)系。在相同條件下，瓜爾豆膠溶液粘度低于海藻酸鈉溶液粘度，更接近圓網(wǎng)印花對(duì)糊料粘度的要求。

　�。�2） 海藻酸鈉溶液遇強(qiáng)酸，梭基離解受到抑制，會(huì)發(fā)生膠凝，其溶液在pH值5.8一11范圍內(nèi)較為穩(wěn)定。而瓜爾豆膠是一種非離子型的膠體，具有很強(qiáng)的耐酸堿性，在pH值3.5一10范圍內(nèi)其粘度變化不大。在中酸性條件下，瓜爾豆膠溶液表現(xiàn)出很好的穩(wěn)定性。

　�。�3 ）海藻酸鈉溶液和瓜爾豆膠溶液粘度會(huì)隨著時(shí)間的延長(zhǎng)而逐漸變低，儲(chǔ)存時(shí)間不宜過(guò)長(zhǎng)，否則會(huì)變質(zhì)。

　　（4） 瓜爾豆膠印花糊料的印花k/s值與海藻酸鈉印花糊料的印花k/s值相近，且摩擦、皂洗、汗?jié)n牢度均較好，說(shuō)明瓜爾豆膠可以部分代替海藻酸鈉作為印花糊料。瓜爾豆膠價(jià)格較低，可以節(jié)約生產(chǎn)成本。

來(lái)源: 董浩然，賀江平，陸少鋒

該文章暫時(shí)沒有評(píng)論！
