国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

　　涂料印花中，合成增稠劑是色漿中一個很重要的組分。合成增稠劑的使用性能直接影響涂料印花的質(zhì)量。本試驗對合成增稠劑Argoprint的性能進(jìn)行初步研究，并將其應(yīng)用于涂料印花。

　　l 試驗

　　1、1 材料

　　織物：14.8 tex X 14.8 tex 524根X 10 cm/283根/10 cm棉府綢

　　試劑：合成增稠劑Argoprint 160及Argoprint THC[阿爾貢國際貿(mào)易（上海）有限公司]，涂料紅9111

　　1。2 合成增稠劑的性能測試

　　測試了該合成增稠劑的增稠性能、耐硬水性能、耐稀釋性能和抱水性能，以及電解質(zhì)和溫度對增稠劑的影響。

　　1。3 涂料印花及性能測試

　　測試了涂料印花色漿的流變性能，并測試了摩擦牢度（GB/T 3920-1997《紡織品色牢度試驗?zāi)湍Σ辽�牢度》）和刷洗牢度（GB/T 420-1990（紡織品耐刷洗色牢度試驗方法》） 。

　　2 結(jié)果與討論

　　2。1 合成增稠劑的增稠性能

　　測試該增稠劑不同濃度時的粘度，結(jié)果見圖1。

　　由圖1可知，合成增稠劑Argoprint THC的增稠能力比Argoprint 160略低。兩種增稠劑成糊都較快，Agroprint 160需要5—6 min成糊，而Agroprint THC僅需2—3 min即可成糊。

　　2。2 電解質(zhì)的影晌

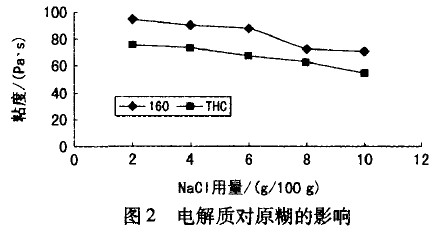

　　在原糊中加入不同用量的NaCl，測定其粘度，結(jié)果見圖2。

　　由圖2可知，在相同條件下，隨著NaCI用量的增加，Argoprint 160和Argoprint THC的粘度下降都很快，不過Argoprint 160受到的影響更明顯一些。這是由于合成增稠劑Argoprint 160和ArgoprintTHC都是高分子多羧酸鹽電解質(zhì)，加入NaCI后，電離出體積非常小的Na 。Na 可以在大分子間任意移動，異性電荷離子的吸引使Na 屏蔽了增稠劑大分子上的羧基負(fù)離子，減弱了大分子上負(fù)離子間的斥力，使得舒展的大分子鏈發(fā)生卷曲，造成體系粘度下降。

　　2.3 溫度的影響

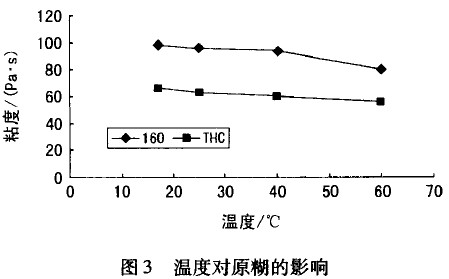

　　測試不同溫度下原糊的粘度，結(jié)果見圖3。

　　由圖3可知，隨著溫度的升高，合成增稠劑Argo—print 160和Argoprint THC的粘度都略有下降，說明溫度對合成增稠劑Argoprint 160和Argoprint THC的影響較小，耐熱穩(wěn)定性較好。

　　2.4 耐硬水性能

　　用CaCI：和MgCI：配成硬水溶液，在原糊中加入不同用量的硬水并測定粘度，結(jié)果見圖4。

　　由圖4可知，加入Ca2+ 、Mg2+ 離子，都使得合成增稠劑Argoprint 160和Argoprint THC的粘度降低。這可能是由于生成了一部分不溶性的羧酸鈣和羧酸鎂，使得大分子卷曲度有所增加，因而粘度降低.

　　2.5 耐稀釋性能

　　以1 g/100 g濃度的原糊為100% ，然后加水以不同比例稀釋，分別為100%、90%、80%、70%、60% 和50%，測定它們的粘度，結(jié)果見圖5。

　　由圖5可知，原糊加水稀釋后，粘度有所下降。合成增稠劑Argoprint 160的抗稀釋性能優(yōu)于ArgoprintTHC。

　　2.6 抱水性能

　　織物印花后在放置、蒸化等不同環(huán)節(jié)會產(chǎn)生滲化、云紋斑、色花等疵病，這主要與糊料的抱水性有關(guān)。糊料的抱水性越強(qiáng)，可以自由運動構(gòu)成滲化的游離水分子就越少，織物印制過程中就越不易產(chǎn)生滲化現(xiàn)象，從而可以獲得更為清晰的印花圖案。

　　將合成增稠劑Argoprint 160和Argoprint THC分別配成濃度不同的原糊，把裁成2 cm寬的濾紙條浸入原糊1 cm深，5 min后測定水上升高度，結(jié)果見圖6。

　　由圖6可知，Argoprint 160的抱水性優(yōu)于ArgoprintTHC。

　　從以上性能比較可以看出，無論是Argoprint 160還是Argoprint THC都可以滿足涂料印花的使用要求。只不過在實際使用這兩種增稠劑時，Argoprint THC的pH值已預(yù)先調(diào)節(jié)至>7，粘度也更容易調(diào)整；而Argo—print 160的pH值為6—7，略低些，但是二者都可以印制出精細(xì)的花紋，得色量也較高。

　　3 涂料印花試驗及性能測試

　　3.1 色糊的流變性能

　　測定不同轉(zhuǎn)速下的色糊粘度，結(jié)果見圖7。由圖7可知，合成增稠劑Argoprint 160和Argoprint THC的流變性能相似，均屬于假塑性流體，其粘度隨剪切應(yīng)力的增加而急劇下降，這種流體特性使色漿具有良好的印制效果。

　　印花色漿的流變性可用印花粘度指數(shù)PVI值表示，Argoprint 160為0.26；Argoprint THC為0.23。由二者的PVI值可見，均適用于平網(wǎng)印花和圓網(wǎng)印花。

　　3.2 涂料印花

　　工藝流程調(diào)漿一印花一烘干（100℃ ×3 min）一焙烘（160 oC×3 min）一成品一性能測試

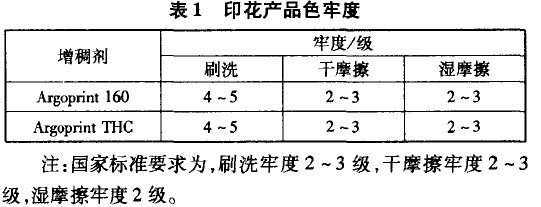

　　由表1可知，合成增稠劑Argoprint 160和Argo.print THC的各項牢度均達(dá)到國家標(biāo)準(zhǔn)，特別是刷洗牢度非常好。

　　從實際的印花效果可知，合成增稠劑Argoprint有很好的防滲化能力，花型輪廓清晰，精細(xì)度好。

　　4 結(jié)論

　�。�1）合成增稠劑Argoprint增稠能力強(qiáng)，用量少，節(jié)省成本。

　　（2）合成增稠劑Argoprint色漿流變l生=好，可以防止色漿在織物上滲化，保證花型清晰，有利于J頃利印制生產(chǎn)。

　　（3）合成增稠劑Argoprint得色鮮艷亮麗，節(jié)約染料。

　　（4）合成增稠劑Argoprint穩(wěn)定性好，耐溫度、電解質(zhì)和硬水的性能均達(dá)到較高水平。

來源: 王春瑩，胡 東

該文章暫時沒有評論！
