国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

　　1 精練助漂劑ON的性能和工作原理

　　1.1 精練助漂劑oN的性狀

　　外觀：白色粉末

　　離子性：陰離子和非離子

　　有效組分：多種表面活性劑的復(fù)配物

　　水溶性：易溶于水

　　pH值：11

　　穩(wěn)定性：穩(wěn)定

　　泡沫性：低泡

　　1.2 精練助漂劑ON的工作原理

　　在莫代爾/棉混紡毛巾織物的雙氧水漂白過(guò)程中，為了控制雙氧水進(jìn)行有效分解，又不過(guò)度損傷纖維，應(yīng)去除漂液中的重金屬如銅、鐵離子。精練助漂劑ON由多種陰離子和非離子表面活性劑復(fù)配而成，它對(duì)金屬離子的螯合能力大，尤其對(duì)工作液中的銅、鐵離子極易螯合，所以對(duì)雙氧水的分解有很好的穩(wěn)定作用，并能將pH值始終控制在l1左右。同時(shí)，它對(duì)各種天然雜質(zhì)、油脂有很好的去除能力。精練漂白后的莫代爾/棉混紡毛巾織物具有白度好、失重少的優(yōu)點(diǎn)。

　　2 試驗(yàn)部分

　　2.1 試驗(yàn)材料和設(shè)備

　　織物：莫代爾/棉（50/50）混紡毛巾織物坯布

　　助劑：精練助漂劑ON，雙氧水，雙氧水穩(wěn)定劑，NaOH，Na2SO4，Na2CO3，197氧漂助劑

　　染料：活性染料BES黃，活性染料BES藍(lán)，活性染料BES紅（上海萬(wàn)得化工有限公司）。

　　儀器：WSD白度儀，YG-502強(qiáng)力儀，耐摩擦色牢度儀，溢流染色機(jī)。

　　2.2 工藝流程

　　進(jìn)布一練漂（95 ℃ X40 min，浴比1：10）一染色（浴比1：1O） -整理

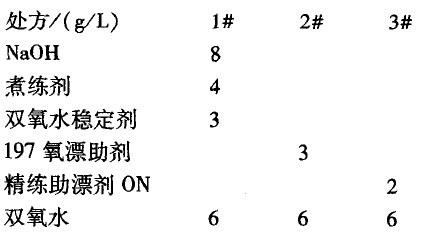

　　2.2.1 練漂工藝

　　2.2.2 染色工藝

　�。�1）染色處方

　　活性染料BES黃/%（owf） 0.2

　　活性染料BES藍(lán)/%（owf） 0.6

　　活性染料BES紅/%（owf） 2.1

　　Na2CO3/（g/L） 6

　　Na2SO4/（g/L） 15

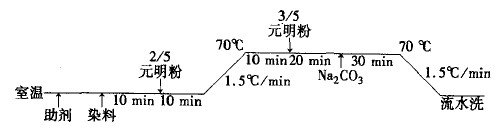

　　（2）染色升溫曲線

　　2.3 測(cè)試指標(biāo)

　　失重率將練漂處理前后試樣于105℃烘至恒重，計(jì)算失重質(zhì)量與漂前質(zhì)量比。白度將烘干后的織物疊成四層，在WSD白度儀上測(cè)試。

　　強(qiáng)力按GB/T 3923.1—1997《紡織品織物拉伸性能第1部分：斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定條樣法》，在YG-502型織物強(qiáng)力試驗(yàn)儀上測(cè)試。

　　染色牢度用色牢度儀測(cè)試織物的干濕摩擦牢度。

　　3 結(jié)果與討論

　　3.1 不同練漂處方

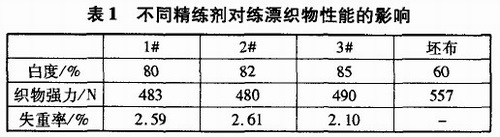

　　由表1可知，不同的精練漂白處方，對(duì)莫代爾/棉混紡毛巾織物的練漂效果不同。3#處方處理織物的白度最好，失重率最小，所以選擇3#處方作為練漂處方，即精練助漂劑ON 2 g/L，雙氧水6 g/L。

　　3.2 練漂溫度

　　采用3#方進(jìn)行莫代爾/棉混紡毛巾織物精練漂白，探討了在不同練漂溫度下織物的性能。

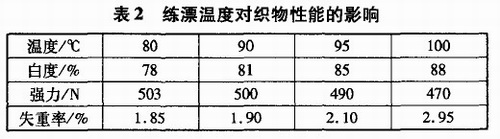

　　由表2可知，隨著練漂溫度的升高，織物的白度和失重不斷增加，強(qiáng)力不斷下降。當(dāng)達(dá)到100 ℃沸煮時(shí)，織物的白度好，但強(qiáng)力下降明顯，失重增大。為保證織物的強(qiáng)力損傷少，并達(dá)到較好的白度，選擇混紡毛巾織物的練漂溫度為95℃。

　　3.3 練漂時(shí)間

　　選擇精練助漂劑ON 2 g/L，雙氧水6 g/L，在95℃對(duì)莫代爾/棉混紡毛巾織物處理不同時(shí)間，效果見(jiàn)表3。

　　由表3知，在相同條件下，隨練漂時(shí)間的延長(zhǎng)�？椢锏陌锥群褪е囟继岣撸�但強(qiáng)力下降。根據(jù)染色要求，白度在85左右即可，因此，選擇練漂時(shí)間為40 min。

　　3.4 精練助漂劑ON用量確定

　　在溫度為95℃下處理40 min，精練助漂劑ON用量對(duì)練漂效果的影響見(jiàn)表4。

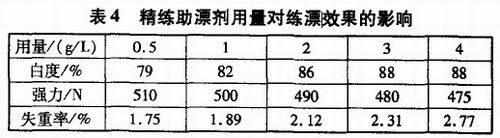

　　由表4可知，莫代爾/棉練漂時(shí)，精練助漂劑ON的用量不能低于1 g/L，否則織物白度較差，達(dá)不到染色要求；用量達(dá)到3 g/L時(shí)，織物白度達(dá)到染色的要求；進(jìn)一步增加精練助漂劑ON的用量，織物白度不再增加，但強(qiáng)力下降，失重提高。所以，莫代爾/棉練漂時(shí)，精練助漂劑ON的用量范圍為l一3 g/L，具體用量視產(chǎn)品要求而定。

　　綜上所述，確定精練助漂劑練漂最佳工藝條件為：

　　精練助漂劑ON/（g/L） 1～3

　　雙氧水 （ L） 6

　　練漂溫度×?xí)r間/℃×min） 95 x40

　　3.5 染色試驗(yàn)

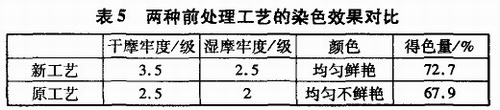

　　用上述推薦的練漂工藝與原練漂工藝（1#處方）對(duì)莫代爾/棉混紡毛巾織物處理，再進(jìn)行活性染料染色。染色效果對(duì)比見(jiàn)表5。

　　由表5知，采用新工藝練漂的莫代爾/棉毛巾織物染色均勻，顏色鮮艷，得色量高，色牢度達(dá)到客戶要求。

　　4 結(jié)語(yǔ)

　　在莫代爾/棉混紡毛巾織物的練漂過(guò)程中，加入適量的精練助漂劑ON，不但減少了助劑用量，而且練漂時(shí)間縮短，織物的白度較好，失重少。染色織物得色量高，顏色鮮艷，色牢度高，手感柔軟，明顯改善了原工藝染色不鮮艷、得色量低、失重大等問(wèn)題，同時(shí)降低了生產(chǎn)成本，提高了生產(chǎn)效率。

來(lái)源：張淑新

該文章暫時(shí)沒(méi)有評(píng)論！
