【集萃網觀察】1 引言
近年來，隨著計算機技術的高速發展，以電子計算機為主體的現代控制技術已無所不在地滲透到紡織印染加工的各個領域，可以說它給紡織印染行業帶來了一次新的技術革命。雖然計算機技術在我國紡織印染中的應用才剛剛起步，還不普及；但全行業已經意識到cAD／cAM技術的重要性，國內也出現了致力于紡織印染cAD／CAM技術研究、開發和應用的高新技術企業(如華聯集團宏華電腦技術有限公司等)，它們?cè)谕茝V國外先進技術和國內技術的研究開發中作出了很大的成績，努力使我國cAD／CAM 技術得以跟上國際先進水平。
CAD(Computer Assist Design)／CAM (Computer Assist Manufacture)是指計算機輔助設計和計算機輔助生產。由于普遍采用自動化．電腦程序控制，利用各種高新技術加強工藝過程的監控和先進的輔助生產手段(電腦測色配色、電腦分色制版，無版噴射印花、網絡遠程通訊確認訂單等)，產品的技術附加值和生產效率大大提高。本文介紹計算機印花系統(cAD／cAM)的應用概況
2 印花CAD／CAM 系統工藝流程

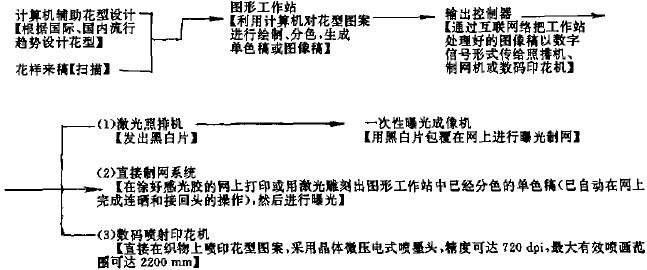

印花CAD／CAM 系統從面料的花型設計到無版噴射印花的技術工藝流程圖如下：
3 計算機花型設計系統
傳統的印花生產大多以來樣加工為主，一般是客戶提供花稿，而生產商只需照樣生產就行。而在市場經濟環境下．由于市場接納的是符合國際流行趨勢的款式和花型，因此要求生產商不斷主動地推出新印花產品才能贏得市場 所以生產商要不斷地設計新的花型、顏色和款式．花型設計系統幫助生產商解決了這一問題。
首先，設計系統本身帶有一個豐富的面料數據庫，以供設計者參考；其次，計算機通過國際互聯網獲取最新流行趨勢，給設計者提供設計方向 最后，計算機通過強大的設計軟件以高速度和高精度設計出所需要的圖案花型。相對于傳統的手工設計來說，其優勢是十分明顯的。
不管是哪一個設計系統都具有強大的軟件功能，這些功能大多是手工所不能勝任的。以宏華AT-DEsIGN設計系統為例．介紹系統主要功能：
1 圖案繪惴
多種多樣的繪圖筆可表現各種設計功能，如:漸變、泥點、枯筆、渲染等特殊效果。
3．2 花樣組合
可取多數圖案變化組合，創作新的面料圖案。
3.3 單元循環
可設定任何的回位相接方式，頂視不同的回位循環效果。
3．4 設計功能
任意設計各種回位相接的條子與條紋，以及文字、幾何圖案等設計。
3．5 云紋懈作
自動生成云紋、噴筆繪制云紋，及真實可靠的云紋分色．
3．6 自動配色
對款式面料指定顏色進行配色．
3．7 全圖調整
改善圖案的明亮度、純度、對比度，并通過通道調整不同色系．
3．8 三維模擬
以不同的面料模擬不同的場景:床上用品、沙發、窗簾、地毯及人體模特等，可以用不同的面料模擬相同的場景，也可用相同的面料但以不同的配色模擬相同的場景，并可保持原樣中的陰影及細節部分．
4 電腦分色描稿系統

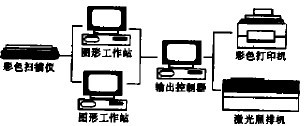

電腦分色是印花CAD／CAM 的核心部分。它的工作原理是:在計算機中對花稿(通過圖形輸入設備輸入或是在計算機里面設計)進行描繪、分色等一系列處理，生產單色稿文件，然后將單色稿文件以致字信號的形式傳給激光照捧機，發出單色稿膠片。其原理圖如下:
如上圖所示，電腦分色描稿系統硬件由三大部分組成.
4．1 圖形輸入設備
用以將花稿不失真地轉換成效字信息，以供計算機加工處理。典型設備為彩色掃描儀。
4．2 圖形處理設備
對花稿進行描繪、分色等一系列處理，生產單色稿文件。其拔心部分就是計算機。
4．3 圖形輸出設備
彩色打印機:用來輸出彩色樣張，并交客戶作產品外觀的迅速確認。
激光照捧機：用以輸出分色膠片。
電腦分色描稿系統具有如下優勢:
(1)速度快，平均比手工描稿快5～6倍。
(2)能繪制高難度和高精度的花型(如云紋、油畫等)及規則的幾何圖案。
(3)能在計算機中自動完成連曬和接回位的工作。
傳統的手工描稿速度慢，并受花型難度和精度的限制，并需要龐大的照相、連曬設備。所以電腦分色取代手工描稿勢在必行，特別是對于電腦直接制網和無版噴射印花系統來說．電腦分色系統更是無法缺少的．
在國際市場上，80年代初期電腦分色開始應用，發展至今制造商很多，其中最先進的有法國的ALOHA、德國的CST、荷蘭的STORK等廠商。國內自1988年開始引進，通過十余年來與國外的合作研究和開發，已經達到比較先進的水平，而且更適合于國內的生產。宏華的GGS ALOHA系統為例，更是以其與印染工藝緊密結合，能夠處理較高難度花型(如復色云紋、油畫、馬賽克等)、速度高等優勢，走在同行前列。
5 計算機直接制網系統
直接制網系統是把電腦分色后的單色稿文件以致字信號的形式傳送給制網系統，通過激光或者噴墨、噴蠟的形式在已涂過感光膠的花網上繪制出單色稿圖案．激光制網是用計算機控制激光束把感光膠燒掉后在網上形成圖案}而噴墨或噴蠟制網則是根據打印機的原理，將墨或蠟噴在網上，再通過感光形成圖案。這三種方法都具有以下優點：
(1)高精度 傳統的制網需要經過膠片的拼接、包網等過程，易產生偏差。而直接制網是將整幅花稿繪制在網上，可以大大提高制版精度。
(2)縮短工藝周期 與傳統制網工藝相比，直接制網可減少工序，縮短制網時間，加快開發周期，其中的無形效益更是無可估量。
激光制同是最先開發的直接制網技術，但由于其設備一次性投資太大，而且制網成本相當高，技術要求也相當高，所以已經被噴墨和噴蠟制網所代替。
噴蠟制網的代表廠商是德國的CST，噴墨制網的代表廠商是瑞士的Screen Master。兩者代表了當今國際最先進的直接制網技術。其比較如下：
(1)從花型線條的精細程度來說，由于蠟的擴散沒有墨明顯，因此噴蠟的精細程度要高一些。
(2)噴墨制網所用的墨液顆粒非常細微．在傳輸過程中無需附加設備，不易造成堵塞；而噴蠟制網所用的蠟必須通過高溫熔化后方可傳輸，一旦發生冷卻堵塞故障，維修必須在開機狀態下進行，很不方便。且因加熱熔蠟，能源的消耗比噴墨制網大。
(3)噴墨制網的噴墨頭與噴墨打印機的噴墨頭原理一致，由于噴墨打印機的廣泛使用，世界上有眾多專家不斷地研究開發噴墨頭，因此它的升級非�？欤粐娤烆^由于應用范圍狹窄，研究開發越來越少，形成不良循環。
(4)噴墨頭裝置簡單，裝卸清洗非常方便；噴蠟頭則結構繁瑣，使用維修操作不易。并且噴蠟頭的價格是10000~12000美元，壽命為9～12個月；而噴墨頭的價格是500美金，壽命為12~24個月。
(5)噴墨制網每平方米制網液成本為5元．而噴蠟則為18元，約是噴墨的4倍，因此從成本來看，噴墨制網遠比噴蠟制網經濟實惠(見表)．
綜合表中各項指標，不難看出直接噴墨系統的優勢在于：成本低，維修方便。雖然噴蠟制網在線條的精細程度上要高一些，實際上噴墨制網的精度已完全能夠滿足印花的精度要求。

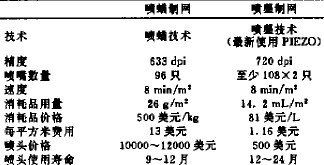

表 噴蠟制網與噴墨制網的比較
直接噴墨制網設備的結構可分為兩大獨立的部分：打印部分和機械部分。機械部分的每次步進精度已達到0．004 mm，大大超過了印花機的精度。打印頭部分為單獨可卸式，所以打印頭技術的改進可以隨著噴射技術的改進而不斷改進。并且所需的費用很低，基本等于噴墨打印機的維護費用。而昂貴的機械部分則可一直沿用。
直接噴墨制網設備的尺寸規格一般有以下幾種：
(1)平網
1480 mm × 1420 mm
2260 mm × 1420 mm
2260 mm × 1800 mm
3460 mm × 1800 mm
34O0 mm × 2700 mm
(2)圓網(花筒長度×網周周長)
2100 mm × 640 m m
29O0 mm × 640 m m
34O0 mm × 640 m m
直接制網系統作為新一代計算機一體化制版設備，它的使用無疑給印花制版帶來一場新的革命。因?yàn)椴捎弥苯又凭W(wǎng)設備，傳統的照相制版設備、拷貝機、連曬連拍機、一次性感光機以及大量的耗材如膠片等不再需要。用戶在贏得更多時間的同時既節省了成本又獲得了更加精美的印制效果。
6 計算機數碼噴射印花系統
當前紡織印花業的發展趨勢是個性化、小批量、多品種、高品質，數碼噴射印花機就是為適應這種趨勢而在近兩年發展起來的。
計算機數碼噴射印花機的工作原理與彩色噴墨打印機的原理相一致。它是通過各種輸入手段(掃描儀、數碼機等)把所需的圖案輸入計算機，經電腦分色描稿系統(CAD)編輯處理后，再由電腦控制噴墨機構直接將染料(活性、分散、酸性等)噴射到織物上進行印花。
目前數碼噴射印花基本采用四色或七色，分辨率一般為18O～720 dpi，速度一般為5～17 m2／h。荷蘭的STORK，日本的佳能都推出了數碼噴射印花機。而瑞士的PERFECTA AG公司更是憑借強大的實力在’99 ITMA紡機展上推出Print Master數碼噴墨印花機，速度可達100 m2／h(不久速度可達200 m2／h)．它使在織物上進行高品質印花變?yōu)楝F(xiàn)實，印花織物所有的性能指標如 光澤、色彩、牢度等都能得到質的保證，意味著給傳統印花方式帶來了全新的概念。它與傳統的印花方法相比，具有以下優點：
(1)印花流程非常簡單，無需制網直接噴印，既節省時間又降低成本。客戶看到的計算機印制效果，就是以后的面料圖案，因此花型的修改極為方便。
(2)它把傳統印花的分色、打樣合為一體，對組織生產非常有利．它從設計到生產只需一天時間，所以能應接緊急訂單。
(3)有效保證打樣與批量生產的一致性，打樣過程由計算機自動記錄顏色數據，批量顏色數據則按打樣數據配置，可以保持一致性．可以一個接一個地噴印不同花型。
(4)按需噴墨，染化料浪費少，生產過程無廢水，既干凈又安靜，對環保有利，同時，耗能極低。
(5)計算機全程控制圖案、色光、噴墨，工藝自動化程度高。與傳統的印花相比，可印翩多彩的圖案，色彩豐富，能表現出高達1670萬種顏色，而傳統印花只能表現有限的顏色。
(6)數碼印花可以置于多種環境中，占地只有傳統印花機的十分之一。
(7)可高速打印16個小時而無需操作人員的監管；噴印后的布料可以進行任何一種傳統印花所使用的后處理}可在不同的材質上噴印，并保持最佳的色彩和牢度．
綜上所述，數碼噴射印花系統的成功，是印花業的一次重大革命，它使人們按自己的心愿設計創意，變化組合，一旦組合滿意，便可直接噴印，直接裁縫。隨著數碼印花機的面世，這種超前的錆售方式已變?yōu)楝F(xiàn)實。計算機數碼噴射印花系統的發展前景將十分廣聞．
7 結論
7．1 計算機花型設計系統給用戶提供一個豐富的設計思路，并可提供多種圖案設計功能。
7．2電腦分色描稿系統的使用將使用戶以最快的速度得到更完美和準確的膠片，并解決了以前手工描稿無法解決的問題．
7．3計算機直接制同系統使得制網的成本大大降低，而且縮短了制網工藝，大大提高整個制版的精度。
7．4計算機數碼噴射印花系統以個性化、小批量、多品種、高品質的直接噴印，給傳統的印花業帶來全新的概念．
