【集萃網(wǎng)觀察】1引言
超細(xì)纖維是當(dāng)前纖維領(lǐng)域重點研發(fā)的纖維，也是未來纖維的發(fā)展方向。目前國際國內(nèi)對超細(xì)纖維尚無統(tǒng)一的規(guī)定和標(biāo)準(zhǔn)。一般地把纖維的單絲纖度低于 0.11 dtex（0.11丹尼爾）的纖維稱為超細(xì)纖維。以超細(xì)纖維和聚氨酯復(fù)合制成的類似于天然皮革外觀及性能的合成革，是一個可以創(chuàng)新、潛力巨大的新型領(lǐng)域，其發(fā)展前景良好。
實驗用合成革基布是以聚酰胺超細(xì)纖維為基材浸漬聚氨酯而成。由于基布纖維上的活性基團很少，大多數(shù)染料難以上染，其水洗堅牢度很差。另一方面，作為一種復(fù)合材料，聚酰胺超細(xì)纖維和聚氨酯的染色性能存在較大的差異，這會大大增加超細(xì)纖維合成革染色的難度。
2實驗內(nèi)容和方法
2.1主要材料和儀器
2.1.1主要材料
各種染料（均為工業(yè)品）；聚酰胺超細(xì)纖維合成革基布（煙臺萬華合成革廠產(chǎn)品，是以海島型的尼龍一6 超細(xì)纖維和多種耐水解型的聚氨酯復(fù)合而成，纖維和聚氨酯比例約為1：1）；MCF（自制，陽離子改性天然單寧）；PA（固色劑，工業(yè)品，合成單寧）。
2.1.2主要儀器
自動控溫不銹鋼五滾筒鞣革染色機、多功能拉力試驗機、干濕擦牢度測定儀等。
2.2試驗內(nèi)容和方法
2.2.1各類染料對聚酰胺超細(xì)纖維合成革的染色效果
在各類染料初步染色試驗的基礎(chǔ)之上，按照各類染料的較佳染色工藝進(jìn)行對比染色試驗。評定染色效果。
2.2.2中性染料的篩選試驗
在2.2.1的試驗基礎(chǔ)之上，對中性染料進(jìn)一步的篩選。首先在浴比12（以干基布重計）、浴溫9O℃、染料x%f依顏色不同用量不同）的條件下染色60 min，然后用甲酸調(diào)節(jié)pH值5.O，繼續(xù)染色30 min，最后水洗。評定染色效果。
2.2.3固色劑對染色效果的影響
在2.2.2的試驗基礎(chǔ)之上，選用單磺酸基中性染料作為主體染料，并與其它染料配合進(jìn)行對比染色試驗。首先在浴比l2（以干基布重計）、浴溫9O℃ 、染料x%（依顏色不同用量不同）的條件下染色60 min，然后用甲酸調(diào)節(jié)pH值5.5，繼續(xù)染色30 min，最后分別加入MCF和PA 4%，繼續(xù)染色30 min，然后水洗。評定染色效果。
2.2.4勻染劑對染色效果的影響
選用單磺酸基中性染料作為主體染料，并與其它染料配合進(jìn)行對比染色試驗。首先在浴比l2（以干基布重計）和浴溫9O℃條件下，加勻染劑l%轉(zhuǎn)動lO min，再加染料x%（依顏色不同用量不同）染色60 min，然后用甲酸調(diào)節(jié)pH值5.5，繼續(xù)染色30 min，最后加入 MCF4%，繼續(xù)染色30 min，然后水洗。評定染色效果。
2.2.5染色溫度對染色效果的影響
用2.2.3的染色方法，研究不同溫度下染色對染色效果的影響。評定染色效果。
3試驗結(jié)果與討論
3.1各類染料對聚酰胺超細(xì)纖維合成革的染色效果

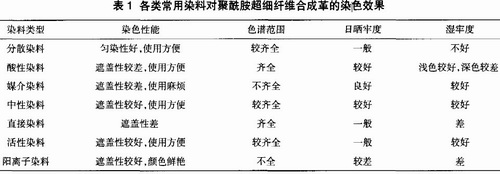

試驗結(jié)果如表1所示。
從表l結(jié)果來看，分散染料對聚氨酯能夠較好的上色，同時在牢度檢測中發(fā)現(xiàn)分散染料在聚氨酯上的色牢度也較好。因為分散染料分子小，能較好地進(jìn)入聚氨酯比較緊密的發(fā)泡結(jié)構(gòu)和分子結(jié)構(gòu)。但是分散染料對聚酰胺超細(xì)纖維的上色較少，得色量很低，濕擦牢度很差。因為分散染料是一種疏水性強而水溶性很小的非離子染料，結(jié)構(gòu)中沒有水溶性基團但含有很多極性較大的基團，這些基團只能與聚酰胺超細(xì)纖維上的一些基團形成氫鍵結(jié)合，所以其飽和值低，濕擦牢度也較差，對基布的整體染色效果較差。
手機版印花網(wǎng)
微信號：yinhuashijie
