【集萃網觀察】一、概述
浙江冠南針紡印染有限公司，在生產過程中有高色度的印染廢水產生，日排印染廢水約3000M3，為實行項目"三同時"，特委托上虞綠州水處理設備有限公司編制該廢水的治理工程設計方案。 二、設計依據
1、設計水量：根據廠方提供日排廢水3000M3，三班制作業，污水站設計流量按150M3/h計。
2、設計廢水水質：根據廠方提供水質指標如下： 3、處理后廢水排放水質要求：達到紹興市污水入網排放要求，具體指為 4、處理后廢水排放去向：排入污水管網。
5、設計范圍：從污水進入污水站到廢水出站（外排池出口）的工藝、管道及構筑物設計。 三、設計處理工藝流程
1、廢水處理工藝設計指導思想
1.1、盡量利用物化法，并選擇成熟可靠的工藝。
1.2、平面布置力求做到布局合理、整潔。
1.3、水處理工藝力求簡單、可靠、實用，減少勞動強度，提高自動化程度。
1.4、處理后廢水必須符合污水入網要求。
2、工藝流程 3、流程說明
廢水經格柵去除大顆料雜質后，流入污水調節池，水質均化后。用泵提升到氣浮池，出水流入外排池，用泵送入污水管網。沉淀污泥排入污泥干化池。滲瀝水回調節池，干泥摻入煤中燒鍋爐或送磚瓦廠制磚。
4、廢水處理效果預測 四、主要構筑物設計及設備選型 （一）、構筑物
1、調節池
地下式砼結構，有效容積800M3，池頂標高+0.20m，池底標高±0.0m，平面尺寸22.5Lm×12Bm。
2、污泥干化池
地上式磚混結構，有效容積20M3，池頂標高+1.20m，池底標高±0.0m，平面尺寸20m×10m。
3、外排池
半地上式砼結構，有效容積100M3，池頂標高+2.0m，池底標高-1.5m，平面尺寸6.5m×5.m。 （二）設備選型
1、格柵
選取用16目不銹鋼絲網，面積6M2。
2、行車式刮泥機
選用跨度為3.6m鋼制行車式刮泥機 1臺
3、溶氣泵
選用Q=45M3/h H=34m N=7.5KW
IS80-65-160型清水泵 2臺1開1備
4、空壓機
選用Q=0.17M3/min P=0.7MPa N=1.5KW 移動式空壓機 1臺
5、加藥裝置
選用V=1000L帶攪拌、加藥泵加藥裝置 2套
6、氣浮池
選用處理水量Q=150M3/h 外型尺寸13Lm×3.6Bm
鋼制氣浮池 1臺
7、溶氣水罐
選用Φ1200mm H=3800mm
內裝填料鋼制溶氣水罐 1臺
8、提升泵
選用Q=150M3/h H=10m N=7.5KW
IS125-100-200型離心泵 2臺1開1備
9、外排泵
選用Q=150M3/h H=20m N=18.5KW
IS150-125-250型離心泵 2臺1開1備 五、總面積設計
1、廢水處理區平面布置
廢水處理構筑物盡做到連體設計，各功能物分布條塊清晰，四周道路暢通，各構筑物間距合理。
2、站區道路及管道布置
站內所有工藝管道及廢水管道根據標高、分明和暗管鋪設，可以鋪設暗管的盡量鋪設暗管，按美觀、實用、節約的原則布置，站區道路不混凝土路面。
3、綠化
站內道兩側設綠化帶，可按氣候和植物適應條件種植常綠喬木。構筑物四周種植草坪與花卉，以美化污水站區。
4、人員編制
廢水處理站人員定為4人。 六、建設與結構設計
1、建筑設計
�。�1）砌體結構設計規范GBJ3-88。
�。�2）建筑地基基礎設計按規范GBJ7-89。
�。�3）混凝土結構設計按規范GBJ10-89。
根據廢水站的工藝要求，站內建構筑物分廢水處理構筑物、污泥處理構筑物、輔助生產建筑物部分。
2.結構設計
廢水處理用的構筑物中，本設計采用鋼筋砼結構形式，底板及池體采用C20鋼筋砼，池體作抗?jié)B處理。各構筑物中設多道構造柱、梁，以增強池體的強度，降低工程造價。本設地承載力按100kpa，地下水位0.5M考慮。
3、建筑材料和施工條件
本地的磚、水泥、砂均可按要求標號供應，滿足一般要求即可。施工中，特別是在搗澆底板時應采用井底排水法施工。 七、電所設計
1、廢水處理站所需電氣設備如下表 2、配電
從變電所用埋地電纜引電至污水站低壓柜，進線重復接地，設備上電機采用二地控制。 八、投資估算

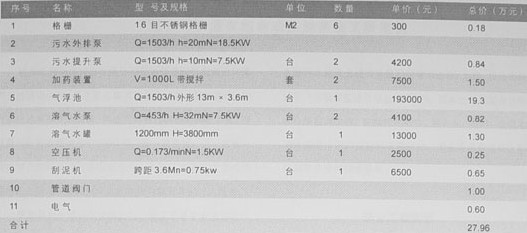

�。ㄒ唬┩两� �。ǘ� 設備 （三） 其它
1、設計費 0.8萬元
2、安裝費 0.5萬元
3、調試費 0.3萬元
4、運費 0.1萬元
5、不可預見費 0.6萬元
小計 2.5萬元
�。ㄋ模�、工程總投資23.15+27.96+2.5=53.61萬元，其中設備投資27.96萬元。 九、主要經濟技術指標
（一）運行費用估算
（1）電費：?jiǎn)魏?.20度/M3水，電價0.7元/度 0.14元/M3污水
�。�2）藥費：?jiǎn)魏腁：0.10㎏/M3水 藥價1.8元/
0.19元/M3污水
B:0.06㎏/M3水 藥價0.9元/0.045元/M3污水
（3）人工費：定員4人，月工資700元/人
0.03元/M3污水
�。�4）維修費：每年6000元計 0.005元/M3污水
小計 0.419元/M3污水
每處理1噸廢水約需運行費用0.419元。 （二）主要經濟技術指標
1、日處理水量：3000M3
2、廢水站占地面積：500M2
3、廢水站裝機容量：35.65KW
4、廢水回用成本：0.419元/M3水
5、勞動定員：4人
6、噸水投資：178.7元
7、總投資：53.61萬元 來源: 印染在線
