【集萃網觀察】采用地下式鋼筋混凝土結構，尺寸為：20 m×6 m×10 m ,有效容積為1200 m3 ；HRT＝3.6 h 。

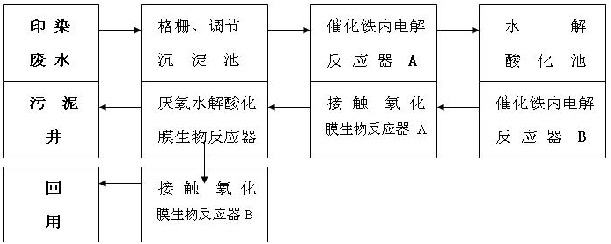

一、 工藝流程
1、格柵、調節、沉淀池
采用地下式鋼筋混凝土結構，尺寸為：20m×6m×10m,有效容積為1200m3；HRT＝3.6h。
2、催化鐵內電解反應器A
催化鐵內電解反應器A，設于格柵、調節、沉淀池與水解酸化池之間，由兩層無機復合微濾膜和中間填加的鐵屑、銅屑等組合填料過濾層構成。無機復合微濾膜孔徑0.6微米，合計每層過濾面積273.4㎡，濾速1.22m3/㎡h；鐵屑、銅屑等組合填料構成的氧化還原反應層尺寸為：11.3m×1.68m×0.15m，共3組，合計過濾面積56.95㎡；濾速5.85m3/㎡h。
3、水解酸化池
采用地下式鋼筋混凝土結構，尺寸為：20m×22.32m×10m,有效容積為4464m3；HRT＝13.39h，SRT＝100d。
4、催化鐵內電解反應器B
催化鐵內電解反應器B，設于水解酸化池與接觸氧化膜生物反應器A之間，由兩層無機復合微濾膜和中間填加的鐵屑、銅屑等組合填料過濾層構成。無機復合微濾膜孔徑0.6微米，合計每層過濾面積273.4㎡，濾速1.22m3/㎡h；鐵屑、銅屑等組合填料構成的氧化還原反應層尺寸為：11.3m×1.68m×0.15m，共3組，合計過濾面積56.95㎡；濾速5.85m3/㎡h。
5、接觸氧化膜生物反應器A
采用地下式鋼筋混凝土結構，兩池并聯交替運行。單池尺寸為：16.5m×6m×10m；其中設有孔徑0.2微米、過濾面積1738.18㎡的無機復合微濾膜過濾器；無機復合微濾膜兼作微孔曝氣器。池內設有溶解氧檢測儀，可根據溶解氧的變化，自動調節供氣量。濾速0.192m3/㎡h；有效容積為：937.27m3；HRT＝5.62h，SRT＝30d；NW＝25g/L；DO為：4.5～6mg/L。
6、厭氧水解酸化膜生物反應
采用地下式鋼筋混凝土結構，尺寸為：52.32m×6m×10m,其中設有孔徑0.15微米、過濾面積3428.15㎡的無機復合微濾膜過濾器。濾速0.097m3/㎡h；有效容積為：3103.31m3；HRT＝18.62h；SRT＝100d。NW＝25g/L。
7、接觸氧化膜生物反應器B
采用地下式鋼筋混凝土結構，兩池并聯交替運行。單池尺寸為：16.5m×6m×10m；其中設有孔徑0.2微米、過濾面積1738.18㎡的無機復合微濾膜過濾器；無機復合微濾膜兼作微孔曝氣器。池內設有溶解氧檢測儀，可根據溶解氧的變化，自動調節供氣量。濾速0.192m3/㎡h；有效容積為：937.27m3；HRT＝5.62h，SRT＝30d；NW＝25g/L；DO為：4.5～6mg/L。
8、污泥井
污泥井采用鋼筋混凝土結構，尺寸為2.5m×2.5m×10.5m。
9、出水井
出水井采用鋼筋混凝土結構，尺寸為3.5m×1.5m×8.5m。
二、工藝流程簡要說明
廢水經粗、細兩道格柵處理后，進入格柵、調節、沉淀池,然后在泵的作用下，以0.24MPa的壓力，進入催化鐵內電解反應器A。經孔徑0.6微米的無機復合微濾膜過濾，去除60%以上的SS，并使難降解COD得到相應的去除后，進入鐵屑、銅屑等組合填料構成的氧化還原反應層。利用鐵、銅填料腐蝕電位的差異，以鐵作陽極、銅作陰極、原水作電解質而形成千萬個原電池。通過鐵－銅微原電池產生微電解作用，破壞顏料的發色和助色基團，使之失去發色能力；進一步將大分子物質分解為小分子的中間體，使某些難生化降解的化學物質轉變成容易生化處理的物質，提高廢水的可生化性；利用鐵、銅電位差提高膠體污染物的沉積速度；利用電池反應產物的絮凝、新生絮凝體的吸附等作用，實現對膠體等污染物的絮凝、吸附脫除作用；由于鐵是生物氧化酶系中細胞色素的重要組成部分，通過Fe2+－Fe3+氧化還原反應進行電子傳遞，促進生化反應；Fe2+和Fe3+進入生化處理中，形成密度較大的生物鐵絮凝體，改善污泥沉降性能。陽極反應如下：Fe-2e＝Fe2+，E0(Fe2+/Fe)＝-0.44V。當無氧存在時，陰極反應如下：2H++2e＝H2↑，E0(H+/H2)＝0V；當有氧存在時，陰極反應如下：O2+4H++4e＝H2O，O2+2H2O+4e＝5OH-，E0(O2/OH-)＝0.40V。通過上述微濾處理及氧化還原反應等，使進水COD去除30%～45%、色度去除30%～50%（去除率因不同污染物的性質不同而各異）。
催化鐵內電解反應器A出水進入水解酸化沉淀池，通過水解酸化預處理，繼續調節水質。通過缺氧、厭氧生物反應，使進水COD去除20%～45%、色度去除25%～40%（去除率因不同污染物的性質不同而各異）、SS去除30%以上。
水解酸化沉淀池出水再進入催化鐵內電解反應器B，利用微濾膜截留微生物，并通過氧化還原反應、缺氧、厭氧生物反應、絮凝沉淀等作用，使進水SS去除60%以上、COD去除20%～30%、色度去除30%～50%（去除率因不同污染物的性質不同而各異）。
催化鐵內電解反應器B出水進入接觸氧化膜生物反應器A,通過好氧生物反應、絮凝沉淀和膜截留等作用，使進水COD去除75%～85%、BOD去除90%以上、SS去除50%以上、色度去除35%～55%。污泥靠污泥泵定期、定量排入厭氧水解酸化膜生物反應器。
接觸氧化膜生物反應器A出水,利用虹吸原理進入厭氧水解酸化膜生物反應器。通過厭氧、缺氧生物反應，再次降低難生化降解COD，提高BOD與COD的比值，為接觸氧化膜生物反應器B創造良好的條件。使進水COD去除70%～85%、BOD去除80%～90%以上、SS去除90%以上、色度去除25%～40%。污泥定期通過污泥井排出。
厭氧水解酸化膜生物反應器出水，利用虹吸原理進入接觸氧化膜生物反應器B，再次進行好氧生物反應。通過好氧生物反應、絮凝沉淀和膜截留等作用，使進水COD去除75%～85%、BOD去除90%以上、SS去除20%以上、色度去除35%～55%。污泥靠污泥泵定期、定量排入厭氧水解酸化膜生物反應器。
絕大多數印染廢水，經格柵、調節沉淀池——催化鐵內電解反應器A——水解酸化池——催化鐵內電解反應器B——接觸氧化膜生物反應器A——厭氧水解酸化膜生物反應器——接觸氧化膜生物反應器B處理，足以使其COD去除99%以上、BOD去除99.5%以上、SS去除99%以上、色度去除95%以上，完全達到回用標準；對于活性艷紅K2—BP、酸性紅G、活性黑K—BR等少數難生物降解染料廢水，必要時可單獨增加獨創的光催化氧化膜反應器，亦可確保完全達到回用標準。
