国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

　　錦綸66纖維具有強(qiáng)力高、耐磨性好、手感柔軟、質(zhì)感輕盈、懸垂性好、透氣吸濕等特點，是一種高附加值的纖維，適合做運(yùn)動衣、休閑服、高性能功能性織物及高檔縫紉線。

　　錦綸66織物的染色一般采用分散染料、酸性染料或1：2金屬絡(luò)合染料進(jìn)行染色.但分散染料與錦綸纖維結(jié)和力較弱.皂洗牢度較差，染色飽和值低.只能染淡色.部分分散染料在錦綸66上日曬牢度也較差：酸性染料染錦綸66，移染性能差，容易染花，染料對纖維微結(jié)構(gòu)的遮蓋能力較差.疵點容易暴露且大部分酸性染料在錦綸上的濕牢度不夠理想而1：2型酸性含媒染料盡管濕牢度有所提高.但其相對分子質(zhì)量較高.對錦綸66的親和力較大，初染率高.移染性差.容易染花。針對此現(xiàn)象，本文采用汽巴錦綸專用染料艷麗牢活性染料代替上述染料，進(jìn)行試驗，選擇最佳工藝條件.并應(yīng)用于生產(chǎn).有效解決了上述問題.具有很好的勻染性、重現(xiàn)性、色牢度等.并且染料的提升力較高.用較少的量就可以達(dá)到較深的色澤.在達(dá)到相同效果的同時又節(jié)約了成本。

　　1試驗材料、設(shè)備儀器和藥品

　�。�1）材料：錦綸66針織布。

　　（2）設(shè)備儀器：紅外線染色機(jī)；標(biāo)準(zhǔn)對色燈箱；MATCHSCAN電腦測色儀

　�。�3）藥品：艷麗牢活性染料：紅B、黃R、藍(lán)3R、黑M；汽巴尤利華丁DA、DP；汽巴艷維泰克斯CS；冰醋酸、醋酸銨：汽巴福祿FFw、氯化鈣、汽巴牢FIX、蘇打、氫氧化鈉。

　　2工藝

　　工藝流程：坯布一退漿一熱定形一染色一皂洗

　　2.1退漿工藝

　　錦綸66在制造過程中，已經(jīng)經(jīng)過洗滌、去雜.皆為較純凈的纖維.它的退漿主要是去除在織物織造過程中所上的漿料和沾上的油污。工藝處方如下：

　　汽巴尤利華丁DA（ml/L） 1.0～2.0：

　　汽巴艷維泰克斯CS（ml/L） 0.5～1.0：

　　3O%氫氧化鈉 調(diào)節(jié)pH值（CMC

　　和PVA漿的退漿時調(diào)整pH為6～8；PES退漿時為7.5～9：改性淀粉和丙烯酸酯退漿時為1O～12）。

　　2.2定形條件

　　錦綸纖維在濕熱高溫條件下易收縮變形.使織物產(chǎn)生永久性皺印.難于消除.故一般要進(jìn)行預(yù)定形，以利后道工序的加工，確保產(chǎn)品質(zhì)量。定形溫度不宜過高，防止錦綸在于熱條件下強(qiáng)力受損。因此定形工藝條件定為150℃，20～30S。

　　2.3染色工藝

　　工藝過程：在40℃的染液中加入艷麗牢染料和汽巴福祿FFW，并用醋酸調(diào)節(jié)pH值為4.0，然后以1~/min的速度升溫至95℃，保溫染色15min后加入促染劑CaC1，，再染15min后降溫排液，重新注水，加入汽巴牢FIX并用30%NaOH調(diào)節(jié)pH值為11.0，以最快速升溫至95℃，保溫固色30min后降溫、排液，然后用50～60℃的溫水洗、蘇打溶液清洗、水洗、醋酸中和

　　處方（g/L）：艷麗牢染料（%，owf）X；

　　汽巴福祿FFW 0.5

　　CaC12 10

　　汽巴牢FIX 1

　　蘇打 1.0

　　3結(jié)果和討論

　　3.1活性染料的提升力

　　提升力是織物顏色隨染浴染料用量的增加而加深的程度.它可以定性地表示染料的上染情況。提升力曲線是指在一定溫度下，染色平衡時纖維上染料的表觀色澤濃度（K/S）與初始染浴中商品染料與纖維的質(zhì)量比（Md：Mf即染色深度）的關(guān)系曲線。

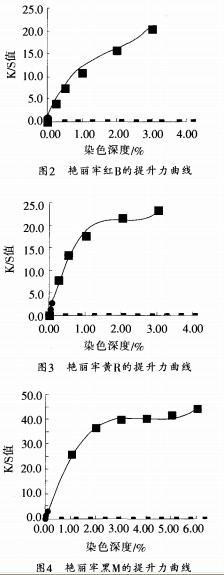

　　分別用艷麗牢黃R、艷麗牢紅B、艷麗牢藍(lán)3R、艷麗牢黑M染料的0.25%、0.5%、1.0%、2.0%、3.0%、4.0%、5.0%、6.0%（owf）八個染色深度對錦綸66針織布做提升力的實驗。并做曲線，分別為圖3、圖2、圖1和圖4。

　　圖l～4可以看出.每種顏色從淺至深都非常的明顯，染料的提升力較高，特別是在染色深度較低時。這可以說明.用艷麗牢活性染料染錦綸66有很好的提升力.與其它染料相比，用較少的量就可以達(dá)到較深的色澤.在達(dá)到相同效果的同時又節(jié)約了成本。

　　3.2艷麗牢的配伍性

　　配伍性是指兩個或兩個以上染料拼色時.上染速率的一致程度。上染速率相等，則隨著染色時間的延長，色澤（色調(diào)）可始終保持不變，只有濃淡的變化。

　　采用1.2%艷麗牢黃R、1.2%艷麗牢紅B、0.8%艷麗牢藍(lán)3R三種染料配成一個染浴.在95℃對八塊同重的錦綸66針織布依次用前塊布染3min后的殘浴進(jìn)行染色，得到一組染色試樣，水洗烘干。

　　在標(biāo)準(zhǔn)對色燈箱下進(jìn)行對色.每塊布的色調(diào)基本保持一致.只有濃淡的變化.說明其配伍性非常好艷麗牢活性染料都是較鮮艷的染料.而且之間可以相拼混成各種色光。

　　3.3活性染料染錦綸66的牢度

　　從水洗牢度指標(biāo)發(fā)現(xiàn).用活性染料上染錦綸66織物的牢度都很高以上滿意的牢度結(jié)果的獲得與活性染料和纖維之間形成的共價鍵有密切的關(guān)系.艷麗牢活性染料同色時.染料中的活性基與錦綸66中的氨基發(fā)生鍵合反應(yīng).形成不溶物從而穩(wěn)定下來。

　　4操作注意事項

　�。�1）由于錦綸66玻璃化溫度較低.當(dāng)溫度超過6O℃，染料上染速率將大大增加。因此，始染溫度不能過高.同時應(yīng)控制升溫速度.防止染料上染過快造成染色不勻

　�。�2）在染色時加入氯化鈣，可提高艷麗牢染料對纖維的親和力.達(dá)到較高的提升力及深度但氯化鈣不會提高牢度，高的牢度需用汽巴牢FIX。氯化鈣不可以用一般的鹽或元明粉代替，因為一般的鹽或元明粉促染作用太弱.不能達(dá)到理想的提升力。氯化鈣不應(yīng)在染色前加，這樣會使染料沉淀，如果設(shè)備允許的話.可以在75℃以上加.加入時不需要用計量系統(tǒng)慢慢加.因為染料的移染性極佳.已可以保證有良好的勻染性及條花覆蓋性。

　�。�3）染色后冷水洗一次，不須用熱水.如過度的熱水洗反而會影響提升力

　�。�4）在后處理浴中.當(dāng)機(jī)器注完水之后立即加入汽巴牢FIX。加完汽巴牢FIX，調(diào)好pH，以最快的速度直升溫.也可以直接用熱水進(jìn)行后處理.但加汽巴牢兀X時必須快速汽巴牢FIX處理后.由于在堿性條件下.所有未固著的染料親和力都較低.必須用水洗掉.所以合適的水洗方法是用5O～6O℃的溫水。之后用蘇打進(jìn)行最后一次的水洗，這是對一些特深色織物比較保險的一種方法。接著用醋酸中和.這樣對大部分顏色.可以相對縮短后處理時間。

　　來源 李志群，王銘芳

該文章暫時沒有評論！
