棉纖維的成熟度是指纖維胞壁的加厚程度。它是棉纖維內(nèi)在質(zhì)量的一項(xiàng)綜合性指標(biāo)，除長度外，棉纖維的各項(xiàng)性能幾乎都與成熟度有密切的關(guān)系。正常成熟的棉纖維精亮而有光澤，平均回潮率低，吸色性能和染色均勻度好，天然轉(zhuǎn)曲多，彈性好，彈力高。
棉纖維成熟度的高低與成品質(zhì)量、紡織工藝的關(guān)系十分密切。成熟好的棉纖維能經(jīng)受機(jī)械打擊，易清檢雜質(zhì)，不易產(chǎn)生棉結(jié)，纖維間的抱合力小，纖維粗，單位線密度棉紗的纖維根數(shù)少，成紗強(qiáng)力低。成熟差的棉纖維天然轉(zhuǎn)曲少，抱合力小，強(qiáng)力低，吸色性和染色性差，在紡紗工序中容易斷裂成短纖維或糾纏成棉結(jié)，染色后的棉結(jié)會(huì)在織物表面顯現(xiàn)淡色或白色的斑點(diǎn)。因此，紡織廠需要選擇滿足紡紗質(zhì)量要求的成熟纖維，尤其需要控制未成熟纖維的比例以確保成紗質(zhì)量。
為了保證織物染色一致均勻，棉紡織廠不僅要在不同品種的棉花中測試和控制棉纖維的平均成熟度，而且還要測試和控制未成熟纖維的比例，而不能僅依據(jù)馬克隆值來進(jìn)行原棉的配棉。只有同一品種的原棉，纖維細(xì)度與成熟度才有較高的相關(guān)性。但對(duì)于使用原棉品種不同、產(chǎn)地差異大的棉紡織廠來說，僅依據(jù)各配棉成分的馬克隆值相近來控制各配棉成分成熟度差異是不夠準(zhǔn)確的。棉纖維的成熟度與生長條件、棉花品種有關(guān)，特別是受生長條件影響較大。不同品種的棉花在正常吐絮后采摘的同一批次中包含成熟和不成熟的纖維。未成熟纖維含量（IFC）是指胞壁充實(shí)度小于0.25的這部分纖維所占比例。IFC值越小，表明纖維整體成熟度越好，離散越小，染色的一致性越好，IFC所對(duì)應(yīng)的纖維整體成熟狀況見下表1：
表1
未成熟纖維強(qiáng)力低，彈性差，在紡紗過程中易撮成棉結(jié)，且含有很少的纖維素，甚至是胞壁很薄的僵死纖維，因而是引起織物染色中“白星”、“條花”等疵點(diǎn)的主要原因。為了保證織物染色一致均勻，棉紡織廠不僅要測試和控制棉纖維的平均成熟度，而且還要測試和控制未成熟纖維所占比例，而不能僅依據(jù)馬克隆值來綜合反映纖維的成熟與細(xì)度。
采用同一種染料的棉纖維（織物），成熟度好的棉纖維纖維素含量多而顏色深，反之顏色淺，僵死纖維根本染不上顏色。有些紡織廠控制纖維的細(xì)度或使馬克隆值接近一致，但不注意配棉中各混棉成分的成熟度差異，這種方法對(duì)使用同一品種原棉配棉的紡織廠來說是實(shí)用的，但如果使用的原棉品種不同，產(chǎn)地來源差異大，這種控制方法就不夠準(zhǔn)確。
下面我們通過實(shí)驗(yàn)來說明同一品種、不同產(chǎn)地的原棉性能分析：

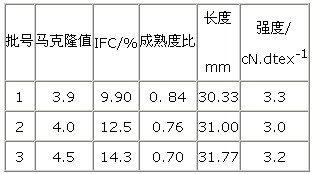

表2 三種同一品種、不同產(chǎn)地的原棉性能
上表2數(shù)據(jù)表明：同一品種、不同產(chǎn)地的原棉，其馬克隆值、成熟度比、長度和強(qiáng)度都很接近，但未成熟纖維含量（IFC）有明顯差別。通過對(duì)使用上述三種原棉織成的針織布檢驗(yàn)發(fā)現(xiàn)，未成熟纖維含量高的原棉（批號(hào)3）織成的針織布“白星”明顯多于其他兩個(gè)批號(hào)。
再取三種不同產(chǎn)地、不同品種的原棉來分析（見下表3），三個(gè)批號(hào)的原棉其細(xì)度接近，但未成熟纖維含量有差異。用這三種原棉混合紡紗織成的針織布染色后，布面呈現(xiàn)明顯染色“條花”。這就說明即使棉纖維細(xì)度控制一致，但未成熟纖維含量不一致，也會(huì)導(dǎo)致染色差異的產(chǎn)生。
表3 不同產(chǎn)地不同品種原棉的細(xì)度和IFC
總之，未成熟纖維含量才是影響棉纖維染色性能的關(guān)鍵因素。因此，棉紡織廠不僅要測試和控制棉纖維的平均成熟度，而且還要測試和控制未成熟纖維含量的一致性，以保證織物染色的一致性 。
來源: 印染在線
該文章暫時(shí)沒有評(píng)論！
最新技術(shù)文章
點(diǎn)擊排行
、
集萃印花技術(shù)交流2群、
集萃印花招聘/求職2群
安卓APP
微信號(hào)：yinhuashijie
手機(jī)版
《印花世界》雜志
微信群接入口
客服
