【集萃網觀察】一、前 言
圓網印花是60年代興起的印花技術。1963年荷蘭Stork公司綜合輥筒印花機的高速和全自動平板網印機印制色澤濃艷的優點，首創臥式圓網印花機。1973年上海第三印染廠從荷蘭Stork公司引進我國第一臺Stork RD-Ⅲ-HD型圓網印花機，使我國圓網印花技術獲得很大發展。目前．全國印染、輕工行業已擁有圓網印花設備約1600臺，廣泛用于紡織品、PVC發泡壁紙受合成皮革等的印花。
感光膠是圓網印花的主要助劑之一。中國紡織大學曾先后研制出ARIO1、103感光膠系列產品．達到了荷蘭Stork SCR51、55水平，滿足了國內圓網印花的早期需要。1992年中國紡織大學又與中國紡織大學紡化助劑廠一起成功地研制出AR105感光膠．經100多家印染廠、壁紙廠兩年來的使用，均達到荷蘭第二代感光膠scR100水平。
為進一步提高感光膠的使用性能和市場競爭能力，中國紡織大學與紡化助荊廠經一年多共同努力，又成功地研制出AR106中溫固化圓網感光膠 經8O多家有關廠應用．證明該膠固化溫度低，固化時間短，又可免著色，不但提高了制網效率．節約能源，更重要的是延長了鎳網的使用壽命，具有明顯的經濟和社會效益。被列入1994年度國家級重點新產品試制項目(編號：432069034163)，并先后獲得江蘇省、市科技進步獎。
二、實 驗
1．藥品、材料和儀器
丙酮、3O%NaOH 溶液、3O%H2SO4溶液、AR106感光膠、SCR100感光膠。
1kW 金屬鹵化物燈、101—1型干燥箱、秒表、溫度計、托盤天平、金相砂紙(W50、1#)。
Y57IA 織物摩擦牢度儀。
2．制版工藝
取4×4(cm)8O目鎳網．清洗后低溫烘干待用。
配膠 將光敏劑[20%(NH4)2Cr2O7溶液]按一定比例加入AR106感光膠中．?dāng)嚢杈鶆�，在暗室低溫下靜置消泡30~60min。
刮膠 將配制并消泡后的膠樣，以傾瀝法涂于烘干待用的鎳網片上．在RH60～70 和35℃ 的低溫烘箱中烘50min，充分干燥。
曝光 在距離1kW 金屬鹵化物燈3Ocm條件下，覆蓋花紋負片，曝光45s
顯影 將感光后的網片在30℃水中顯影，記錄顯影時間
固化 將顯影后的網片置于焙烘箱內，在一定溫度時間下焙烘固化。
3．膜牢度測試
將制成的網片分別授泡于丙酮、30%NaOH溶液和30%H2SO4溶液中，48h后取出，烘干。
用3cm 見方的W50、1#金相砂紙包裹住YS71A 織物摩擦牢度儀的銅芯(直徑1．5cm)上，并在上方加1kg重物。
將浸泡過腐蝕液的樣品，固定在摩擦儀平面上，搖動連桿機構使包裹砂紙的銅芯壓在網片表面作往復摩擦運動，直至表面高分子膜損壞，記下往復次數。重復三只樣品，取平均值，即為其耐磨次數。 三、結果與討論
1．光敏劑用量
重鉻酸鹽作為光敏劑，引起光交聯的原理是氧化還原反應。重鉻酸鹽是強氧化劑．高分子化臺物是還原劑，在光作用下，六價鉻離子吸收光量子成激發態與高分子物質發生氧化還原反應，Cr4+離子被還原成Cr3-離子。具有強絡合能力的Cr3+離子與高分子化合物中含有未共享電子對的氧原子形成配位共價鍵，使線型高分子鏈相互交聯而成網狀結構。其反應式如下 重鉻酸鹽的用量，直接影響到靈敏度和感光速度。光敏荊用量過大，則靈敏度過高，感光速度過快，易產生過度光敏化，導致未曝光的花紋部分膠層在水洗顯影時難以膨化和擴散溶落，至造成水洗不清、塞網等；光敏劑用量過低．則感光速度過慢，經曝光部分的膠層，達不引完全的光敏聚合．當浸水顯影時，這部分膠層也會與未曝光部分膠層一起膨化、溶落，使整個圓網腔層剝落。
為此．我們研究了光敏劑用量與所需水洗顯影時同的關系．結果見表1
表1 光敏劑用量與水洗顯影時間的關系 注：(NH4)2Cr2O7溶液濃度為20%，曝光時間為45s。
由表1知，隨光敏劑用量的增加，所需水洗顯影時間加長，當用量低于2mL／100g AR106時．出理整個膠層的剝落，而完全不能顯影。這是因為光敏速度過慢，經曝光的感光膠層光敏聚合不完全，故在水洗顯影時．整個圓網膠層一起膨化、溶落，即出現所謂的剝膠現象。當用量超過6～7mL／100g AR106時，則會引起過度光敏化．致使未曝光的部分膠層難以水洗溶落，這不但造成顯影時間過長，水洗不清，甚至出現塞網。故光敏劑用量控制在3．5～ SmL[20%(NH4)2Cr2O7 溶液]／100g AR1O6，顯影時間40~60s為宜。
2．曝光時間
光時間的長短，對膠層光交聯的程度影啊很大，曝光時間過短，紫外線照射不足．尤其在膠層底部，光敏荊與高分子氧化還原反應不充分．光敏交聯不完全．水洗顯影時，會出現剝腔脫皮現象．從而使顯影失敗。若曝光時間過長．雖然使曝光部分的光交聯充分，但也會引起光敏化向未曝光部分蔓延，導致顯影時水洗不清．甚至塞網等現象。
為此，研究了曝光時間與所需顯影時間的關系，見表2。
表2 曝光時間和顯影時間的關系 注：光敏劑用量為5mL[20%(NH4)2Cr2O7溶液]／100g AR106。
由表2結果可看出．當曝光時間為20s時．由于光敏交聯不完全，在顯影時產生剝膠脫皮現象，當曝光時間達到90s時，水洗顯影102s，仍然洗不清，并出現塞網。一般曝光的原則是在能達到顯影順利又比較清晰的情況下．盡量曝光充足。故曝光時間控制在4o～60s．水洗顯影時間相應在40~60s為宜 這與光敏劑羽量試驗所得水洗顯景；時間吻合。
3．焙烘溫度、時間對圓網膠膜牢度的影響 感光腔組成中的粘合體系，通常是采用環氧樹脂并以醚化酚醛樹脂作固化劑。所需固化溫度180℃，時間2h。怛這種焙烘溫度和時間容易造成鎳網發脆而降低使用壽命。AR106采用多元樹脂共混粘臺體系，其中一只改性天然樹脂又是一只良好的固化劑．其固化溫度低，因而可以避免固高溫情供引起的鎳網發脆，而達到延長使用壽命的目的。

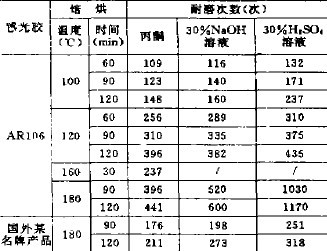

為確定AR106的合理焙烘條件．分別于100、120、160、180℃溫度下，改變焙烘時間進行固化 將所得樣品與對比樣品國外某一名牌產品分別于丙酮、燒堿溶液、硫酸溶液中浸泡48h，然后測定其耐磨性，其結果見表3
由表3知，隨焙烘溫度和焙烘時間的增加，其圓網膠膜的耐化學和耐機械刮磨性能呈增加趨勢。AR106在120℃ 、1h的固化條件下，其耐化學腐蝕及耐機槭刮磨能力已超過國外某名牌產品在180℃、2h固化條件下的水平。如兩者在相同的180℃、2h固化條件下．則前者的化學和機械性能可為后者的2倍以上 由表中還可看出，當焙烘溫度為160℃時，焙烘時間只需30min，其耐化學及機械磨刮性能即可達到國外某名稗產品在180℃．2h下的水平．從而為高溫快速固化工藝提供了可能。
表3 焙拱．量度與膠族化學機械性能 不同化學藥劑對高分子膠膜的損壞能力也不相同．其中以丙酮對膠膜的破壞最為嚴重。圖1為AR106經120℃ 、1h焙烘，在丙酮中浸泡48h．摩擦600次后的表面破壞程度的照片；圖2為SCR100經180℃ 、2h焙烘，在丙酮溶液中浸泡48h，摩擦297次后的表面破壞程度的照片。 圖1 AR106制得花紋磨損照片(600發) 圖2 SCR100制得花紋磨損照片(297次) 由此可看出，AR106的耐丙酮性能優于SCR 100。
考慮到長時間高溫固化使鎳阿脆化導致使用過程中的斷裂，以及縮短制網周期、提高勞動效率、節約能源等因素，AR106在120℃下焙烘1h，應是比較理想的固化條件。如有必要，也可采用160℃、30min固化條件，實現快速固化工藝。
4．大樣試驗
AR106感光膠經南通印染廠、常州東風印染廠、上海第三印染廠 云南曲靖印染廠 無錫印染廠、杭州印染廠等數十家印染廠一年多應用表明，性能優良，質量穩定 以常州東風印染廠為例，其應用工藝和效果如下：
配膠
100g AR106 5mL AR105—3光敏劑，攪拌均勻，靜置30min消泡。
涂層
涂層速度(cm／min) 12
膠盤存量 15
預烘
溫度(℃) 35
時間 50
曝光
光源(2kW 碘燈)波長 2OO～300
燈距 200
往復曝光次數(次) 5
顯影
清水槽中浸潤顯影1～ 3min，洗清后烘干水跡，稍事修補。
焙烘
溫度(℃ ) 120
時間 60
上悶頭，即可上機印制 印制出的花紋輪廓清晰，線條光潔，能適宜于精細花紋的印制要求。圓網膠膜耐摩擦、耐染化料性能良好，可縮短感光操作時間，節約能源，尤其可避免因高溫，長時間固化引起的脆網現象。印制20萬米以上無砂眼出現。車間鎳網損壞更換率比使用國外某名牌感光膠平均減少3O%左右。
四、結 論
1．國產AR106中溫固化圓網感光膠最適宜的焙烘溫度是120℃ ，時間為1h，較國外某同類產品的焙烘溫度(180℃)低，焙烘時間(2h)短．因而可節約能源，縮短工藝流程，提高效率，并可大大延長鎳網使用壽命。
2．AR106感光膠在120℃ 、1h工藝條件下，其化學腐蝕性較國外某名牌感光膠180℃、2h工藝條件下為優，不易出現砂眼，大大提高印制數量。
3．AR106感光膠可以部分或全部代替國外某名牌感光膠，以節約外匯并有良好的經濟和社會效益。 來源:印染在線 作者：華載文,潘躍進,朱淑云
