【集萃網觀察】生產工藝 涂布機將成卷的基材，如：紙張、布匹、皮革、鋁箔、塑料薄膜等，涂上一層特定功能的膠、涂料或油墨等，并烘干后收卷。 電氣傳動控制分為：恒張力放卷、涂布過程多級同步控制、恒張力收卷幾個環節。要求正常生產過程中基材張力恒定，線速度恒定，啟動、停車過程平滑。

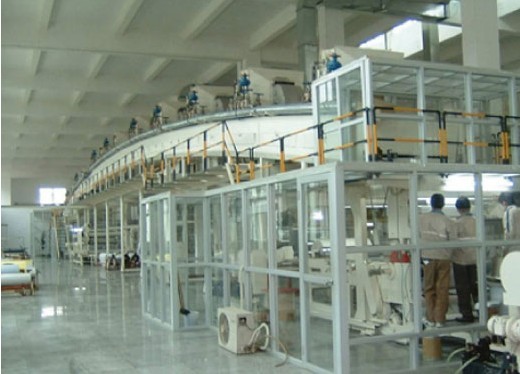

涂布機

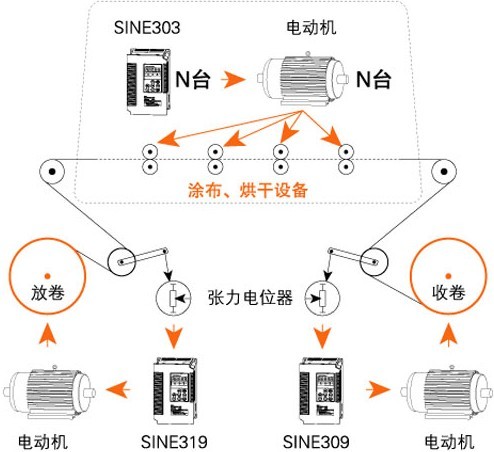

涂布機控制原理
系統配置
基材放卷：SIN319動力收放線專用變頻器，一臺，以基材張力恒定為目標，自動閉環控制，獨立運行。
涂布及烘干：SINE303開環矢量控制變頻器，四臺，比例聯動控制，主信號和微調信號按設定比例疊加運行。
成品收卷：SINE309張力控制專用變頻器，一臺，以成品張力恒定為目標，自動閉環控制，跟蹤運行。
系統優點
1.張力控制、同步控制都由變頻器完成，不需要外加控制器，電控系統結構簡單。
2.采用模塊化結構設計，雖然生產線長，環節多，但調試、操作、維護非常方便。
3.專用機型，出廠值即可以滿足系統要求，不需要重新設定變頻器參數。
4.生產過程張力恒定，控制精度高，基材不會受到損壞，涂布效果均勻，產品質量好。
5.成品收卷張力恒定，完全避免內緊外松的的狀況。
來源:中國傳動網該文章暫時沒有評論！
