【集萃網觀察】蒸化機的作用是使色漿中的染料經汽蒸向纖維內部轉移達到固色作用，它的效果直接影響到印花后的色澤和鮮艷度。 影響蒸化機效果的主要工藝參數是溫度、濕 蒸化機一般采用可調的低張力喂布輥，最大限度內保證了成環的整齊，具有可靠的織物布環輸送裝置；分離輥獨立傳動，從而滿足出布功能，減少維修工作量。
歐姆龍整體解決方案及其優勢：

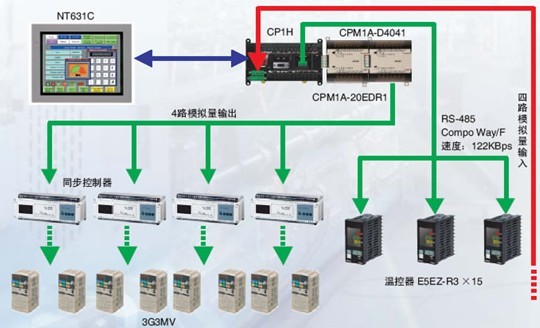

在蒸化機控制系統中，我們采用了歐姆龍高性能小型PLC CP1H，通過4路模擬量輸出模塊連接同步控制器來控制歐姆龍3G3MV系列變頻器。蒸化機烘房溫度控制采用了歐姆龍公司的溫控器E5EZ，通過Compo Way/F通信協議（速度112kbps）直接和CP1H的RS-485口通訊，PLC可以直接改變E5EZ的控制參數并實時監控。人機界面使用歐姆龍公司10.4” 彩色觸摸屏NT631C，進行參數和工作流程的監控。
PLC：CP1H
快速的處理器，執行基本指令只需0.1μs，特殊指令0.3μs以上
最大支持320點開關量
XA型內藏4入2出模擬量功能，分辯率1/12000
標準搭載4軸高速計數器功能（單相100kHz／相位50kHz）和4軸100kHz高速脈沖輸出
標準搭載USB并聯端口
串行通訊端口可自由選擇RS-232C、RS-485（2端口）
支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、協議宏、Modbus-RTU等多種通訊方式及串行PLC連接功能（最多9臺）
支持CPM和CJ1系列PLC的擴展單元
豐富的指令用語，包括PID、浮點運算、三角函數等…
HMI：NT631C
采用32位RISC芯片，更加快速
用內存單元能實現在現場方便地傳送畫面
可更換背燈，實現了長壽命化
確保與IP65F相當?shù)膬?yōu)秀耐環境性
用多色顯示圖形，能更方便地觀察幾個數據
彈出窗口功能，有效利用畫面
報警功能，即時掌握錯誤內容，改善機器運行狀況
內存表數目是以前的2倍
標準配置有3種通信口，更容易使用
Inverter：3G3MV
矢量控制
支持RS-422/485通訊（MODBUS協議）
支持CompoBus/D（DeviceNet）現場總線
易操作（操作面板上提供頻率給定旋鈕）
提供PID調節和節能控制
多段速調節（最大16種速度）
溫控器：E5□Z
顯示屏：雙排四位彩色液晶顯示。
控制用途：加熱或者加熱和冷卻。
控制方法：ON/OFF或2自由度PID。
顯示精度：±[0.5％PV或1°C大者] ±1位。
控制輸出：繼電器輸出、電壓輸出、電流輸出、
報警輸出：E5AZ/E5EZ:3點輸出，可分別設定延時OFF。
傳感器輸入：熱電偶、鉑電阻、非接觸式傳感器信號輸入、模擬信號輸入。
