【集萃網觀察】申請（專利）號：CN200920100742.6 申請日：2009.08.31
公開（公告）號：CN201451510U 公開（公告）日：2010.05.12
主分類號：A41D31/02（2006.01）I
分類號：A41D31/02（2006.01）I；A41D13/005（2006.01）I；H05B3/36（2006.01）I
申請（專利權）人：譚羽非；吳永順；潘欽陵
地址：150090 黑龍江省哈爾濱市南崗區先鋒二區104棟4單元502號
國省代碼：黑龍江；23
發明（設計）人：譚羽非；吳永順；潘欽陵
專利代理機構：哈爾濱市松花江專利商標事務所23109
代理人：徐愛萍
摘要：遠紅外碳晶發熱衣，它涉及一種發熱衣。針對發熱衣采用電熱絲或碳纖維長絲發熱，衣內各部位溫度不均勻，影響發熱衣的使用壽命及現有電熱服裝的發熱層外表面無防潮功能問題。發熱衣的后幅、左前幅和右前幅均包括外層、里層、面狀碳晶電加熱層、兩塊塑料薄膜、兩個金屬電極片、兩個絕緣套、溫控器和遠紅外涂層；兩個金屬電極片設置在面狀碳晶電加熱層上，金屬電極片上及面狀碳晶電加熱層上覆蓋有塑料薄膜，金屬電極片的另一端套裝絕緣套，溫控器的正、負極分別與一個金屬電極片連接，兩塊塑料薄膜外表面上覆蓋有外層和里層，遠紅外涂層設置在里層與塑料薄膜之間。本實用新型具有各部位溫度均勻一致、使用壽命長、防潮防濕的優點。

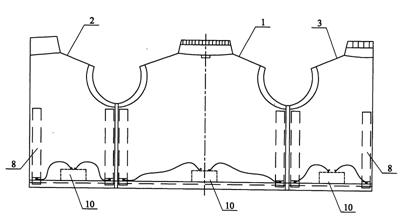

主權項：一種遠紅外碳晶發熱衣，其特征在于：所述發熱衣的后幅（1）、左前幅（2）和右前幅（3）均包括外層（4）、里層（5）、面狀碳晶電加熱層（6）、兩塊塑料薄膜（7）、兩個金屬電極片（8）、兩個絕緣套（9）、溫控器（10）和遠紅外涂層（12）；所述兩個金屬電極片（8）平行設置在面狀碳晶電加熱層（6）的同一側表面上的左端和右端上，每個金屬電極片（8）的一端與面狀碳晶電加熱層（6）固接，兩個金屬電極片（8）的外表面上及面狀碳晶電加熱層（6）的另一側表面上各覆蓋有一塊塑料薄膜（7），兩塊塑料薄膜（7）的周邊壓合在一起，每個金屬電極片（8）的另一端露在面狀碳晶電加熱層（6）的外面，每個露在面狀碳晶電加熱層（6）外面的金屬電極片（8）上套裝有絕緣套（9），溫控器（10）的正、負極分別與一個金屬電極片（8）連接，溫控器（10）設置在里層（5）和外層（4）之間的下端，兩塊塑料薄膜（7）的任意一塊的外表面上覆蓋有外層（4），兩塊塑料薄膜（7）的剩余一塊的外表面上覆蓋有里層（5），外層（4）和里層（5）縫合在一起，面狀碳晶電加熱層（6）為膠基絲線紡織布面狀碳晶電加熱層或丙基氰基絲線紡織布面狀碳晶電加熱層，所述遠紅外涂層（12）設置在里層（5）與相鄰的塑料薄膜（7）之間。
