【集萃網(wǎng)觀察】2.3轉(zhuǎn)移印花工藝確定與優(yōu)化
以A（聚乙二醇濃度/%），B（轉(zhuǎn)印溫度/℃）和c
�。ㄞD(zhuǎn)印時間/s）為三因素，以K/S值為目標函數(shù)，進行正交試驗研究其優(yōu)化工藝（表1—3）。
根據(jù)表3中k1、k2、k3數(shù)據(jù)，作簡單的K/S值變化
趨勢圖，可以更直觀地看到所設(shè)計的因素與水平對印花效果的影響.見圖3。
表1正交試驗因素與水平

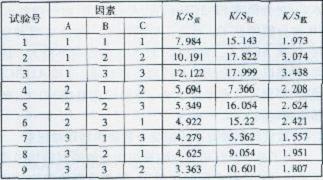

表2正交試驗結(jié)果

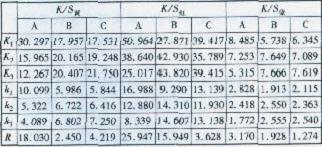

表3極差分析
圖3正交因素與水乎對K/S值的影響
由表3知，轉(zhuǎn)移印花溫度和時間對黃、紅、藍染料的影響不同。這可能是染料結(jié)構(gòu)不同的原因，紅色和藍色染料母體為蒽醌結(jié)構(gòu)，而黃色染料母體為喹啉結(jié)構(gòu)，存在一定差異。此外，由于純棉織物在高溫處理過程中難免存在某種程度的泛黃；而紅色和藍色印花織物進行K/S值測定時，它們的最大吸收波長與黃色的最大吸收波長相差較遠，因此泛黃對其K/S值的測定影響不大；但黃色織物的最大吸收波長與泛黃造成的黃色較為接近，因此在測定K/S值時可能存在較大誤差。
圖3中，因素B和C曲線均呈上升趨勢，即K/S值隨著印花溫度升高和印花時間延長而逐步上升。這可能是因為在壓力作用下，較高的溫度和較長的作用時間使轉(zhuǎn)印紙上的分散染料充分升華，從而得到較高的K/S值。但溫度過高和時間過長可能造成織物泛黃、色澤萎暗和織物強力下降，因此，兩者均必須嚴格控制。
由正交試驗韻極差分析可知，該印花工藝影響因素是：對分散黃SE-3GE而言，A>C>B；對分散紅E-4B和分散翠藍GL而言，A>B>C。無論對哪種染料，因素A（聚乙二醇濃度）對K/S值影響都最大。因此，根據(jù)以上試驗結(jié)果并考慮生產(chǎn)成本，選擇A183C3組合，即聚乙二醇濃度10%，轉(zhuǎn)移印花溫度240℃，轉(zhuǎn)移印花時間30 s。
2.4改性棉織物與滌綸織物分散染料轉(zhuǎn)印率比較
為了進一步分析改性純棉織物分散染料轉(zhuǎn)移印花工藝中分散染料實際轉(zhuǎn)印情況，假定純滌綸織物轉(zhuǎn)移印花時轉(zhuǎn)印紙上的染料全部升華并固著在織物上，然后將改性轉(zhuǎn)印棉織物K/S值（最大吸收波長條件下）與滌綸織物K/S值對比，得到改性織物的相對轉(zhuǎn)印率，結(jié)果見表4。
手機版印花網(wǎng)
微信號：yinhuashijie
