【集萃網(wǎng)觀察】天然纖維轉(zhuǎn)移印花的印整結(jié)合可采用苯乙烯接枝聚合法，適合棉、絲等織物。
工藝流程：
預(yù)處理→水洗→烘干→轉(zhuǎn)移印花
預(yù)處理設(shè)備：平幅式染色設(shè)備，但需要密封，如卷染機(jī)。
預(yù)處理液組成：
操作：先在苯乙烯（液體）中加入201甲基硅油，待全部澄清后再入平平加，混合后，再邊加水邊攪拌乳化，最后加入過硫酸銨。
預(yù)處理?xiàng)l件：90℃，60-90min，pH值棉為7，絲為4。
作用織物：滌/棉布、真絲綢、絲/滌交織網(wǎng)格緞。
轉(zhuǎn)移印花（200℃，20s）后檢測(cè)結(jié)果：
（1)染色牢度
①滌/棉布：皂洗牢度，褪色3-4級(jí)，棉沾色4-5級(jí)；汗?jié)n牢度，褪色4-5級(jí)，棉沾色4級(jí)。
②真絲綢：皂洗牢度，褪色3-4級(jí)，絲沽色3-4級(jí)；汗?jié)n牢度，褪色3-4級(jí)，絲沽色3-4級(jí)。
③絲/滌交織網(wǎng)格緞：皂洗牢度，褪色4級(jí)，絲沽色3級(jí)。
（2）物理性能
①滌/棉布：耐磨性見表1。
表1：滌/棉布轉(zhuǎn)移印花的耐磨性單位：次
經(jīng)過預(yù)處理的織物各項(xiàng)磨損程度除緯向折邊磨外，均有不同程度的提高。其中曲磨強(qiáng)度提高幅度較大，如經(jīng)向提高733.33%，緯向提高200.63％。
②絲/滌交織網(wǎng)格緞：
A、耐磨性見表2。
表2：絲/滌交織網(wǎng)格緞轉(zhuǎn)移印花的耐磨性單位：次
B、抗皺性見表3。

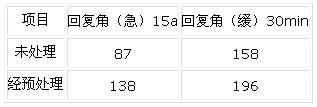

表3：絲/滌交織網(wǎng)格緞轉(zhuǎn)移印花的抗皺性單位：次
織物抗皺性能有所提高，如急折皺回復(fù)角提高58.62%。
以上各類織物經(jīng)苯乙烯接枝聚合預(yù)處理后進(jìn)行轉(zhuǎn)移印花，分散染料的染色牢度符合要求，而且久置無泳移及再次升華現(xiàn)象。這顯示聚乙烯與分散染料結(jié)合牢固。預(yù)處理后在物理性能方面也有很大的變化，各項(xiàng)強(qiáng)度有較大提高，能夠滿足穿著和裝飾應(yīng)用要求。其中滌/棉布耐磨性能的提高，可以平衡滌棉混紡織物兩種纖維的差距，防止棉纖維提前脫落。絲綢抗皺性能的提高，更可改善穿著上的美中不足。
由于聚苯乙烯具有優(yōu)異的物理強(qiáng)度，它與織物經(jīng)接枝連接后，不但能夠接受分散染料，而且使織物具有抵抗外部環(huán)境的侵襲能力。預(yù)處理后雖然手感粗糙一點(diǎn)，但也可以改變絲綢輕飄的風(fēng)格。
這種處理使織物可以獲得印花和整理雙重功能，可以補(bǔ)償轉(zhuǎn)移印花前增加預(yù)處理工序付出的成本。
來源: 印染在線
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
