【集萃網(wǎng)觀察】摘要：本文例舉了目前水性油墨開發(fā)中存在的問題；介紹了一種新型的水性聚氨酯樹脂的制備方法和應(yīng)用工藝
1.水性油墨開發(fā)及其存在問題
隨著時代的發(fā)展，人們逐漸意識到環(huán)保的重要性。水性聚氨酯樹脂在此條件下得到重視，隨著水性聚氨酯樹脂行業(yè)的共同努力，水性聚氨酯樹脂在很多方面都可以接近甚至超過溶劑型聚氨酯樹脂。但是在與客戶的合作過程中，廣東聚邦實(shí)業(yè)有限公司（簡稱“聚邦”）發(fā)現(xiàn)在一些防水性材料上，市面上大多數(shù)水性聚氨酯樹脂目前達(dá)不到客戶所要求的附著力要求等性能嚴(yán)重不足的問題，一些附著力稍好的 水性聚氨酯樹脂也存在著各種問題，例如：在水性聚氨酯樹脂體系中加入了能夠與水相容的有機(jī)溶劑等等。目前我公司有一款40%固含的水性聚氨酯樹脂，經(jīng)公司測試，在防潑水性材料上有出色的性能，可在常溫干燥條件下達(dá)到大多數(shù)客戶要求。
2.水性聚氨酯的制備

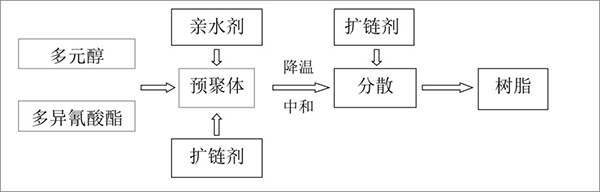

2.1水性聚氨酯樹脂的制備路線
2.2水性聚氨酯樹脂的基本反應(yīng)原理
2.3水性聚氨酯樹脂的合成工藝（如下圖所示）

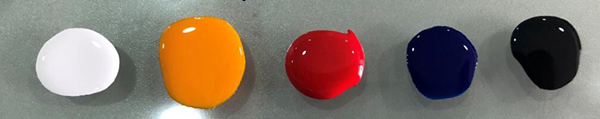

3.1水性油墨的配制
將制備所得的水性聚氨酯樹脂、水性助劑、定量的去離子水，水性色漿用高速分散機(jī)攪拌均勻，加增稠劑增稠到合適粘度。
在配置好的水性油墨中加入3-5%的水性固化劑，倒在120目的網(wǎng)版上，在防潑水尼龍布上一次兩刀，印三次；各印多片，部分放置于60℃烘箱中烘烤一天，部分放置于室溫下干燥72小時。
3.3.1水性油墨附著力的測試
干燥完成后用3M膠帶拉三次。
3.3.2水性油墨耐水性性能的測試
采用C2水性測試條件：取印制好的防潑水尼龍布放于鋼瓶中，加入50mL水，0.5g碳酸鈉，0.1g皂片以及25顆鋼珠在60℃溫度下水洗半個小時。洗5次。
3.3.3水性油墨抗回粘性能的測試
取印制好的防潑水尼龍布4cm×4cm,單雙面在70℃溫度下用5KG壓力下壓24h，取出看是否粘住。
3.3.4水性油墨干濕擦性能的測試
取印制好的防潑水尼龍布2.5cm×20cm，在干濕擦儀上測試；
干擦：用10N的壓力，來回擦10次，觀察白布的沾色情況；
濕擦：用10N的壓力，在壓頭前滴加幾滴水，來回擦10次，觀察白布的沾色情況。
4.總結(jié)
經(jīng)過綜合測試，聚邦開發(fā)的新型水性聚氨酯樹脂在防潑水性尼龍布上能達(dá)到溶劑型聚氨酯樹脂的效果。
手機(jī)版印花網(wǎng)
微信號：yinhuashijie
