【集萃網(wǎng)觀察】在能源緊缺及環(huán)保壓力下，涂料印花的應(yīng)用越來(lái)越多。相比染料印花而言，涂料印花具有工藝簡(jiǎn)單、節(jié)省能源、廢水排放少、色譜齊全、拼色仿樣方便、正品率高和日曬牢度好等優(yōu)點(diǎn)。當(dāng)今涂料印花在全球印花市場(chǎng)中所占比例達(dá)45% ，其中以裝飾布為最終用途的比例是38%，而我國(guó)裝飾布比例僅為20%。所以，涂料印花存在著廣闊的發(fā)展前景。
涂料對(duì)纖維沒有親和力，需要黏合劑將其固著在纖維表面，故其印花通常存在手感僵硬、色澤鮮艷度差、耐摩擦色牢度低等問題。雖然研究者多年來(lái)不遺余力地改進(jìn)和開發(fā)新型涂料及其配套助劑，并獲得了很大進(jìn)展，但在手感、牢度、滲化和環(huán)保等方面難以綜合平衡。實(shí)際上，沒有一只單一的黏合劑可完美地解決手感與牢度的矛盾。如果要求更好的印花織物品質(zhì)，則需選用配伍性能優(yōu)異的適當(dāng)分子質(zhì)量的聚硅氧烷柔軟劑。
本試驗(yàn)在涂料印花色漿中加入恒星1號(hào)有機(jī)硅乳，考察其在改善織物手感，以及提高耐摩擦色牢度方面的效果。
1 試驗(yàn)部分
1.1 織物、儀器和藥品
織物l8.4 tex(32 s)漂白純棉針織物儀器電動(dòng)攪拌器，Y571D型多功能色牢度摩擦儀，定時(shí)恒溫烘箱，BL一3100S型電子天平，篩網(wǎng)(8O目、150目和200目)，刮板。藥品合成增稠劑HIT(BASF公司)，自交聯(lián)型黏合劑LP101(上海隆平助劑公司)，涂料(意大利寧柏迪公司)，恒星1號(hào)有機(jī)硅乳(丹東恒星精細(xì)化工公司)。

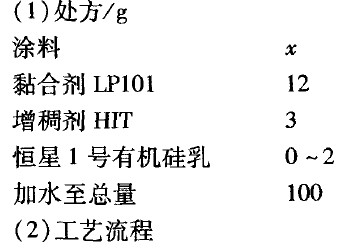

1.2 涂料印花工藝
漂白半制品一印花一預(yù)烘(溫度105～110 oC，時(shí)間1.5 min)一焙烘一定形一檢布成卷
1.3 測(cè)試
耐摩擦色牢度按GB/T 3920-2008《紡織品色牢度試驗(yàn)?zāi)湍Σ辽味取窐?biāo)準(zhǔn)測(cè)試，用GB/T 251-2008《紡織品色牢度試驗(yàn)評(píng)定沾色用灰色樣卡》評(píng)級(jí)。手感評(píng)定采用主觀評(píng)價(jià)方法，即采用“捏、摸、抓、看”的方法，評(píng)定織物的滑爽、軟糯、豐滿、彈性、挺括、身骨和活絡(luò)等手感特征。為了更直觀地進(jìn)行比較，采用5級(jí)表示法，1級(jí)最差，5級(jí)最好。
2 結(jié)果與討論
2.1 恒星1號(hào)硅乳用量對(duì)印花牢度及手感的影響在涂料色漿中加入不同用量的恒星l號(hào)硅乳，印花后測(cè)試其耐摩擦色牢度，并進(jìn)行手感評(píng)定(見表1)。

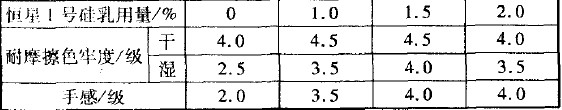

表1 恒星1號(hào)硅乳用量對(duì)E口花棉織物色牢度及手感的影響
注：焙烘溫度130度，焙烘時(shí)同2 min
從表1可知，涂料色漿中加入恒星l號(hào)硅乳，有利于提高織物的耐摩擦色牢度(尤其是濕耐摩擦色牢度)和織物手感，且其用量越大，提高效果越明顯。這是由于恒星1號(hào)硅乳具有優(yōu)良的爽滑特性，可使色漿中的涂料顆粒分布更均勻，色漿的黏度更適宜印花，特別是印制精細(xì)度較高的花型時(shí)，效果非常明顯。恒星硅乳還可使色漿與織物粘接地更加牢固，黏合劑皮膜更加平滑柔軟，富有彈性。但是，恒星l號(hào)硅乳用量達(dá)到2%時(shí)，印花棉織物的耐摩擦色牢度反而有所下降。因此，其用量也不能太高。
2.2 恒星1號(hào)硅乳對(duì)印花效果的影響

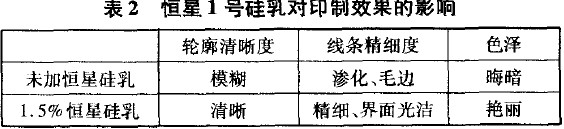

印花色漿加入恒星1號(hào)硅乳后，采用高網(wǎng)目篩網(wǎng)進(jìn)行印花，并與未加恒星1號(hào)硅乳的涂料印花色漿進(jìn)行比較，結(jié)果見表2。
由表1可知，涂料印花色漿中加入恒星1號(hào)硅乳后，印制效果(輪廓清晰度、線條和色澤等)良好。
2.3 焙烘溫度的影響

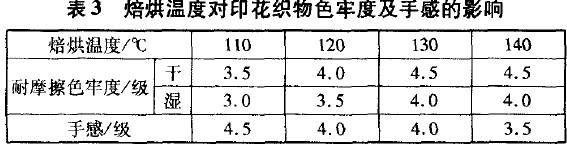

焙烘處理可使黏合劑與織物發(fā)生交聯(lián)，并將涂料包覆黏附在織物上。焙烘溫度低，黏合劑不能充分交聯(lián);溫度太高，則織物發(fā)黃，手感發(fā)硬，且浪費(fèi)能源，增加生產(chǎn)成本。因此，焙烘溫度是影響織物牢度性能的主要因素。在恒星l號(hào)硅乳用量1.5% ，焙烘時(shí)間2 min的條件下，試驗(yàn)不同焙烘溫度對(duì)織物牢度性能和手感的影響，結(jié)果見表3。
由表3可知，焙烘溫度為130度時(shí)，色牢度性能和手感最佳。
2.4 焙烘時(shí)間的影響

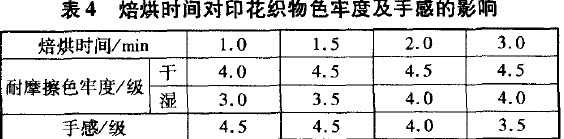

表4為在恒星硅乳用量1.5% ，焙烘溫度130度條件下，不同焙烘時(shí)間對(duì)印花織物牢度性能和手感的影響。
焙烘時(shí)間也是影響?zhàn)ず蟿┙宦?lián)的重要因素，焙烘時(shí)問不足，印花色漿黏合劑未能與纖維充分交聯(lián)，耐摩擦色牢度降低;焙烘時(shí)間過(guò)長(zhǎng)，嚴(yán)重影響印花效果的清晰度、色澤及手感等。表4顯示，在130 oC焙烘溫度下，焙烘時(shí)間為2 min時(shí)的印花牢度和手感最佳。
3 結(jié)語(yǔ)
在涂料印花色漿中加人恒星1號(hào)有機(jī)硅乳，可以改進(jìn)印花色漿的性能，提高產(chǎn)品耐摩擦色牢度，改善印花后織物的手感。其最佳用量為1.5% ，焙烘溫度為130℃ ，焙烘時(shí)間為2 min
來(lái)源 《印染》
最新文章
點(diǎn)擊月排行
